Camadas como referências

É possível selecionar uma camada para ser um ponto de referência para cotar ou alinhar. Coloque o cursor na linha da camada que deseja utilizar como referência. Pressione Tab para selecionar a camada.

Por padrão, cada tipo de componente composto tem duas camadas denominadas Limite de núcleo. Estas camadas não são modificáveis e não têm espessura. Elas são a referência para cotas.

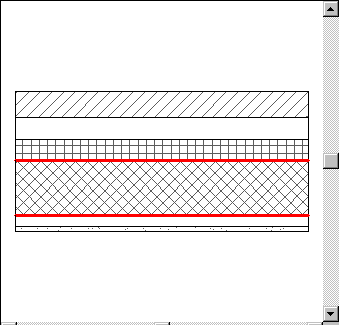

Visualização de geometria composta com Limites núcleo indicados em vermelho
