- Desenhe uma parede composta e coloque uma inserção na parede.
- Na Barra de controle da vista, clique em
(Nível de detalhe)
Alta resolução para que possa visualizar as camadas da parede. - Selecione a parede e na Paleta de propriedades, clique em
(Editar tipo). - Para Mudar de linha nas inserções, selecione Ambas.
- Clique em OK.
- Clique na guia Anotaçãopainel Cota
(Alinhado). - Na Barra de opções, selecione Faces do núcleo.
- Selecione o limite núcleo externo como a referência da cota.

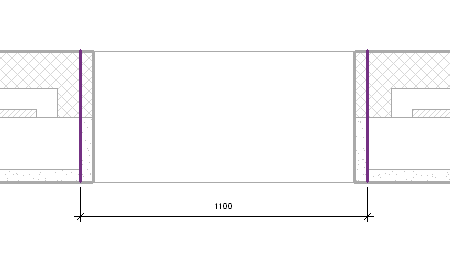

Referências de cota para uma inserção perpendicular

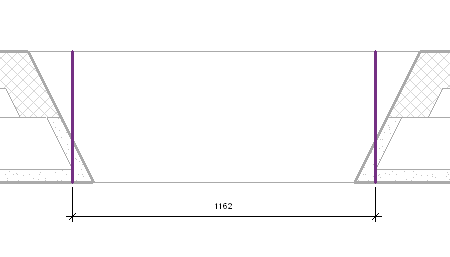

Referências de cota para uma inserção não perpendicular
