Restringir a geometria da família

Como você está adicionando geometria para a família de componentes, é necessário restringir a geometria para as estruturas paramétricas anteriormente criadas. Para obter melhores resultados, os croquis da geometria devem estar restritos aos planos de referência que conduzem os relacionamentos paramétricos.

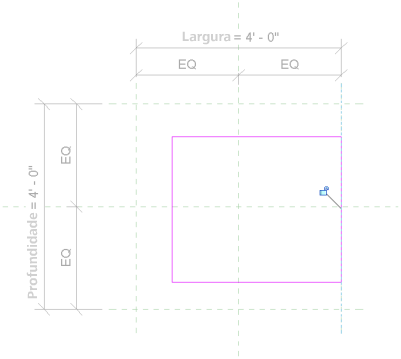

Para restringir o croqui de uma parte da geometria durante a criação, utilize a ferramenta Alinhar e selecione o plano de referência específico e a linha de croqui para definir a restrição. Quando o símbolo de cadeado for exibido, clique no cadeado para bloquear a restrição. Se a restrição for legendada, o parâmetro criado a partir da restrição permite que a geometria se ajuste com as alterações do parâmetro.
