Modificando perfis de elevação de parede estrutural

1. Na área de desenho, selecione uma parede.
2. Clique em Modificar | guia Paredespainel ModoEditar perfil.

   Se você seleciona uma parede em uma vista da planta, a caixa de diálogo Ir para a vista é exibida. Selecione uma vista de elevação e clique em Abrir vista.

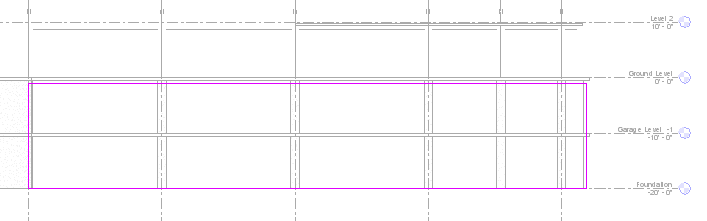

   Parede exibida como linhas do modelo

3. Edite a parede como desejar:
   • Exclua as linhas e a seguir desenhe uma forma completamente diferente.
   • Divida as linhas existentes e adicione arcos.
   • Desenhe aberturas ou orifícios.


     Parede modificada

   Dica: Quando você edita o retângulo, planos de dados são exibidos para indicar a forma e o tamanho originais da parede. Se as linhas que você desenha efetuam o snap nos planos de dados, os pontos finais das linhas se alinham automaticamente aos planos, a não ser que sejam explicitamente desbloqueadas. Se você desbloqueia as linhas desenhadas, poderá modificá-las independentemente dos planos de dados. Se você sai do modo croqui com as linhas desenhadas ainda alinhadas, então ao mover o manipulador de dados, as linhas desenhadas movem com ele.



   Linhas de croqui desbloqueadas

4. Clique em Modificar | guia Paredes > Editar perfilpainel ModoConcluir modo de edição.


   Parede modificada exibida em 3D

Nota: Se deseja que um perfil de parede editada seja revertido para sua forma original, selecione a parede, e clique em Modificar | guia Paredespainel ModoRedefinir perfil.
