Coordenadas do ponto

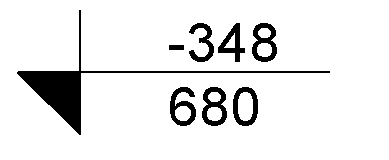

As coordenadas de ponto podem reportar as coordenadas Norte/Sul e Leste/Oeste de pontos em um projeto.

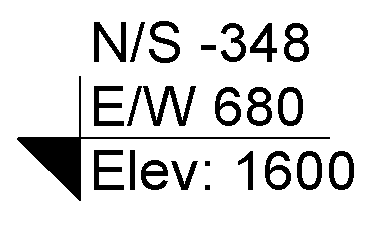

Também é possível exibir a elevação do ponto selecionado e um texto indicador, além das coordenadas.

As coordenadas são reportadas respeitando o sistema de coordenadas compartilhadas.

As coordenadas de ponto podem ser colocadas em pisos, paredes, superfícies topográficas e linhas de limite. Também é possível colocar coordenadas do ponto em superfícies não horizontais e em arestas não planas. Ao exibir a elevação do ponto selecionado além das coordenadas de ponto, é possível colocar a coordenada de ponto nas mesmas localizações em que se coloca uma elevação de ponto.

Para colocar coordenadas do ponto:

1. Clique na guia Anotaçãopainel Cota (Coordenada do ponto).
2. No Seletor de tipo, selecione o tipo de coordenada de ponto a ser colocado.
3. Na Barra de opções, selecione ou desmarque Chamada de detalhe. Se Chamada de detalhe for selecionada, opcionalmente, selecione Ressalto para adicionar uma flexão na chamada de detalhe da elevação de ponto.
4. Se desejar que a elevação seja exibida além das coordenadas de ponto:
   1. Na paleta Propriedades, clique em (Editar tipo).
   2. Em Texto, selecione Incluir elevação.
5. Selecione uma aresta de um elemento ou um ponto em uma superfície topográfica.

   Quando você move o cursor sobre um elemento no qual pode colocar a coordenada do ponto, o valor da coordenada do ponto é exibida na área de desenho.

6. Se estiver colocando uma coordenada de ponto:
   • sem uma chamada de detalhe, clique para colocá-la.
   • com uma chamada de detalhe, afaste o cursor do elemento e clique para colocar a coordenada de ponto.
   • com uma chamada de detalhe e um ressalto, afaste o cursor do elemento. Clique uma vez para colocar o ressalto da chamada de detalhe. Mova o cursor novamente e, em seguida, clique para colocar a coordenada de ponto.
7. Para concluir, pressione Esc duas vezes.

Se selecionar uma coordenada de ponto após colocá-la, poderá movê-la usando os controles de arraste. Se excluir um elemento que é referenciado ou desativar sua visibilidade, a coordenada de ponto será removida.

Para modificar a aparência da elevação de ponto, selecione-a e modifique suas propriedades.
