Distinguir visualmente os elementos do workset ativo

Todos os elementos que não estarão no workset ativo podem ser exibidos em cinza na área de desenho. Elementos temporários, como cotas e controles temporários, não são exibidos em cinza. Esta opção não tem efeito na impressão, mas ajuda a prevenir a adição de elementos em um workset indesejado.

Para distinguir visualmente o workset ativo

1. Clique na guia Colaborarpainel Worksets (Worksets).
2. Na caixa de diálogo Worksets, selecione Acinzentar gráficos de worksets inativos e clique em OK.

   Alternativamente, clique na guia Colaborarpainel Worksets (Worksets inativos em cinza).

Exemplo

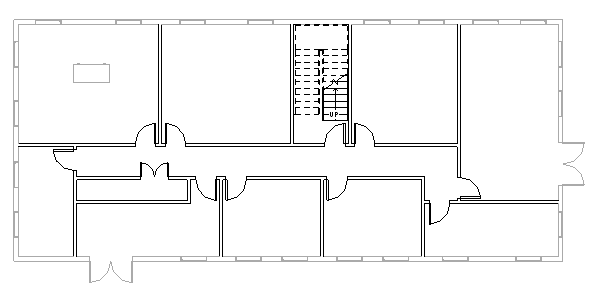

A imagem a seguir mostra uma planta de piso do projeto onde o workset do Layout interno está ativo e todos os outros worksets estão em cinza.

Exemplo

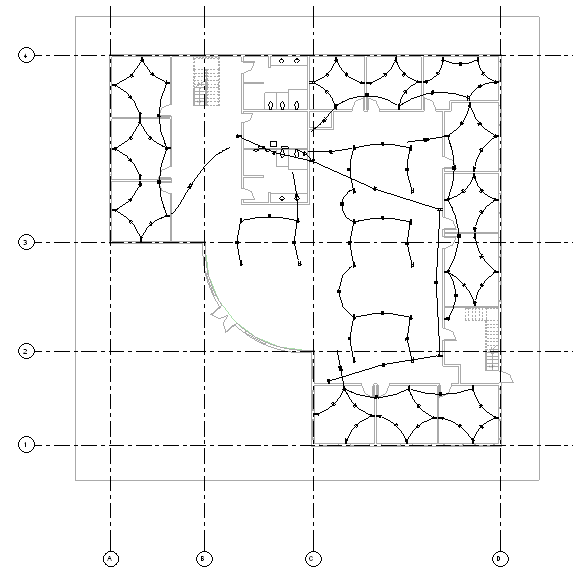

A imagem a seguir mostra uma planta de piso do projeto onde o workset do Layout elétrico está ativo e todos os outros worksets estão em cinza.
