Análise de energia usando massas conceituais - Início rápido

Nota: Disponível como um benefício do Autodesk® Subscription.

As instruções a seguir descrevem como executar uma análise de energia usando massas conceituais no Revit. Use estas instruções para criar com rapidez uma simulação de linha base que usa configurações padrão de energia. A seguir, consulte a Análise de energia usando massas conceituais - Fluxo de trabalho detalhado para aprender como modificar o modelo de massa conceitual e suas configurações de energia para efetuar o ajuste fino da análise.

1.

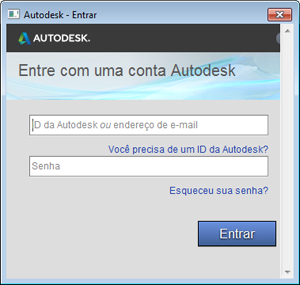

Efetuar login no Autodesk 360

Para utilizar este recurso, é preciso conectar-se ao Autodesk 360. Clique em Efetuar login Login no Autodesk 360 e insira sua ID e sua senha da Autodesk.
2.

Crie um modelo de massa.

Crie um modelo de massa.

Você pode carregar uma família de massa no projeto para a análise ou criar uma massa no local diretamente no projeto.

3.

Adicione pisos de massa.

No ambiente do projeto, selecione o modelo de massa e adicione pisos de massa.

4.

Defina massas conceituais como base para o modelo analítico de energia.

Clique na guia Analisarpainel Análise de energia Usar o modo de massa conceitual.

5.

Crie um modelo de energia.

Clique na guia Analisarpainel Análise de energiaConfigurações de energia. Na caixa de diálogo Sobre as configurações de energia:
  • Para Tipo de construção, reveja o tipo de ocupação atribuído à construção e modifique como necessário.
  • Para Localização, reveja a localização geográfica especificada para o projeto e modifique como necessário.

Clique na guia Analisarpainel Análise de energia Ativar modelo de energia.

6.

Execute a simulação de energia.

Exiba uma vista 3D da massa do modelo e clique na guia Analisarpainel Análise de energia Executar a simulação de energia.

7.

Nomeie a análise e especifique o projeto do Green Building Studio.

Na caixa de diálogo Executar a simulação de energia, especifique um nome para a análise e selecione se deseja criar um novo ou utilizar um projeto existente do Green Building Studio. A seguir, clique em Continuar.
8.

Os elementos simulados são exibidos.

A vista atual exibe zonas de massa e sombras de massa e temporariamente esmaece os elementos que não estão incluídos na simulação.

9.

Clique no nome da simulação.

Quando a análise estiver completa um alerta é exibido. Clique no nome da análise no alerta para visualizar os resultados da simulação.

Ou clique na guia Analisarpainel Análise de energiaResultados e comparar, e selecione a análise na árvore de projetos.

10.

Rever os resultados da simulação

Na caixa de diálogo Sobre resultados e comparar, visualize os resultados da análise.
Dica: Use a guia Configurações para selecionar os gráficos a serem incluídos nos resultados e para configurar a exibição dos dados da análise de energia na guia Resultados.
11.

Faça alterações, simule e compare.

Modifique o modelo de massa e as configurações de energia como necessário. A seguir, repita as etapas 4 a 7 para executar uma simulação no modelo modificado.

Para uma comparação lado a lado dos resultados da simulação, selecione múltiplas análises e clique em Comparar na barra de ferramentas.
