Como as alterações feitas em componentes de escada afetam outros componentes de uma montagem da escada.
Os componentes em uma escada montada funciona como uma unidade para manter o objetivo do projeto da escada. Portanto, a alteração de um componente, como alterar a escala e reposicionar, resulta em alterações nos componentes conectados.
Nota: Os componentes criados por croqui não são automaticamente alterados quando um componente de conexão for alterado. É preciso alterar o croqui para efetuar as alterações necessárias para um componente com base no croqui.
Exemplos de como as alterações são propagadas em uma escada com base em componente
- Reposicionar um lance de escada ou patamar também reposiciona ou modifica os componentes conectados.

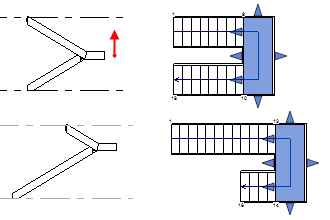

- Alterar a elevação de um patamar irá alterar o número de espelhos de degraus no lance de escada conectado.
- Alterar a largura do lance de escada irá alterar a largura do patamar conectado.

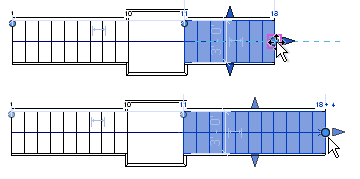

- Adicionar ou remover as etapas em uma extremidade aberta de um lance de escada (arrastar o controle de ponto preenchido da extremidade) não irá alterar os componentes conectados. Neste exemplo, quatro etapas são adicionadas ao segundo lance de escada. Consulte Modificando componentes de escada usando os controles de manipulação direta.
Nos exemplos a seguir, antes ou depois de imagens, ilustram a alteração do comportamento.
