Adicionando lajes de fundação

  1. Clique na guia Estruturapainel Fundaçãomenu suspenso Laje Fundação estrutural: Laje.
  2. Na Paleta Propriedades, clique em Editar tipo.
  3. Na caixa de diálogo Propriedades de tipo, especifique o tipo de piso estrutural, e clique em OK.
  4. Clique na guia Modificar| Criar limite do pisopainel DesenharLinha de limite e a seguir clique em (Selecionar paredes) para selecionar as paredes no seu modelo.
  5. Na Barra de opções, clique em Estender para dentro da parede se desejas que o deslocamento seja medido a partir do núcleo da parede.
  6. Na Barra de opções, especifique um deslocamento para as arestas da laje na caixa de texto Deslocamento.
    Nota: Ao invés de selecionar paredes você pode criar um croqui da laje de fundação. Use as ferramentas de croqui em Modificar | guia Criar limite do pisopainel Desenhar para formar o limite da laje de fundação. O croqui deve formar uma condição de ciclo ou limite fechado. Consulte Croqui.
  7. Clique em Modificar | guia Criar limite do pisopainel ModoConcluir modo de edição.
  8. Clique na fundação, e escolha o tipo de família de fundação desejado na lista suspensa Família.
    Nota: As lajes de fundação são adicionadas abaixo do nível em que foram desenhadas. Portanto, se você adiciona uma laje de fundação no Nível , ela é adicionada abaixo do Nível 1 e não estará visível na vista de planta do Nível 1. Para ver a laje de fundação em uma vista de planta, crie um nível abaixo do Nível 1, por exemplo, Nível de fundação. Quando você cria um nível abaixo do Nível 1, também será capaz de ver a laje de fundação como uma subjacência (exibida em meio-tom) no Nível 1.

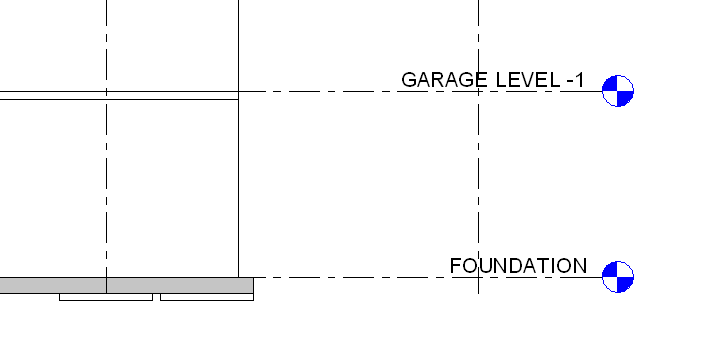

    Laje de fundação abaixo do nível da fundação
