Usando a ferramenta Tipos de famílias, você pode criar muitos tipos (tamanhos) para uma família. Para fazer isso é preciso ter legendado as cotas e criado os parâmetros que irão variar.
Exemplos

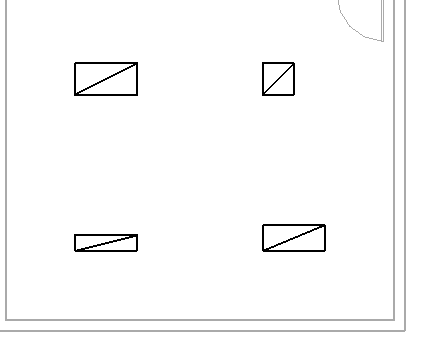

Uma família de estante de livros que cria quatro tipos (tamanhos) de estante de livros diferentes
Uma família de luminárias com 4 diferentes tipos (tamanhos)
Cada novo tipo de família possui um conjunto de propriedades (parâmetros) que incluem as cotas legendadas e seus valores. Também é possível adicionar valores para parâmetros-padrão da família (como Material, Modelo, Fabricante, Marca de tipo e outros).
Para criar tipos de família
- Clique na guia Criar
painel Propriedades
(Tipos de família). - Na caixa de diálogo Tipos de família, em Tipos de família, clique em Novo.
- Insira o nome da família e clique em OK.
- Na caixa de diálogo Tipos de família, insira os valores para os parâmetros de tipo.
- Clique em OK.
