Uniões concreto da geometria

Os elementos de concreto irão se unir automaticamente um com o outro sem a sua intervenção. Eles são representados no projeto como um massa única em todas as vistas como previsto. Enquanto unidos, é possível editar e mover os elementos individuais dentro de suas faixas e limites normais.

Nota: Se a ferramenta Desunir geometria for usada (consulte Desunir geometria), a união automática é desativada para os elementos. Use a ferramenta Unir geometria (consulte Unir geometria) para reativar automaticamente as uniões da geometria de concreto.

Exemplos de elementos de concreto unidos
Vista 3D de 2 vigas e uma união de coluna		Corte transversal de uma união de coluna e viga

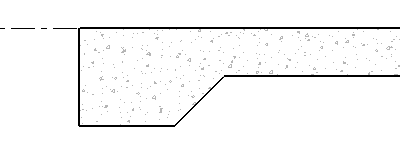

Corte transversal de uma união de piso estrutural e aresta de laje

Vigas de concreto devem ter qualquer uma das propriedades seguintes para participar nestas junções, do contrário, elas exibirão comportamentos herdados e deverão ser juntadas manualmente.

• Cortes retangulares com rotação de corte transversal igual a 0, 90, 180 e 270 graus.
• Cortes trapezoidais, em forma de T e L, com rotação de corte transversal, iguais a 0 grau.

Outras restrições de união, incluem as seguintes.

• Os manipuladores de forma não estarão disponíveis para novos elementos participantes.
• As modificações de parâmetro de tipo não atualizarão automaticamente a geometria de junção de concreto.

Os elementos de concreto que são reforçados também irão compartilhar suas referências de cobertura em uma união. Consulte Recobrimento do vergalhão.
