Elevações de ponto para vigas

A ferramenta Elevações de ponto permite colocar elevações de ponto para vigas quando o parâmetro de tipo Rotacionar com o componente estiver selecionado. Isto é similar aos identificadores, pois estes são filtrados por este parâmetro.

Elevação da viga (Projeto) calcula a elevação a partir do menor nível do projeto.

Criar/modificar tipos fornece a opção de criar uma elevação de ponto personalizada. Quando selecionada, a caixa de diálogo Propriedades de tipo de família é aberta para editar o identificador de elevação do ponto.

Elevação da viga (Relativa) ativa a lista suspensa Base relativa, que permite a seleção do nível da base relativa para o cálculo da elevação.

Nota: Somente um tipo de elevação de ponto pode ser colocado de cada vez. Se você alterar o tipo de elevação de ponto em qualquer uma das 12 localizações (6 para o nível e 6 para a inclinação), ele irá alterar as configurações dos 12 tipos de elevações de ponto na ferramenta Anotações de viga.

A lista suspensa Exibir elevação seleciona a localização da medição da elevação na viga.

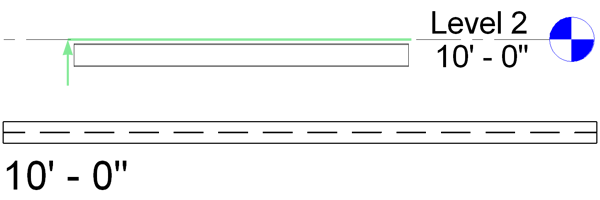

Elevação (selecionada) real

Nota: Elevação (selecionada) real identifica a elevação da linha de localização, não a geometria da viga.

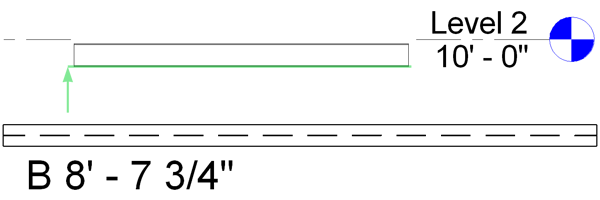

Elevação inferior

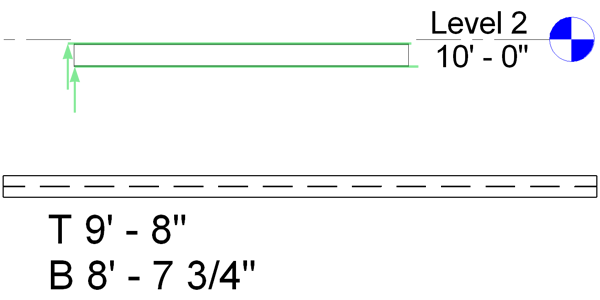

Elevações superiores e inferiores

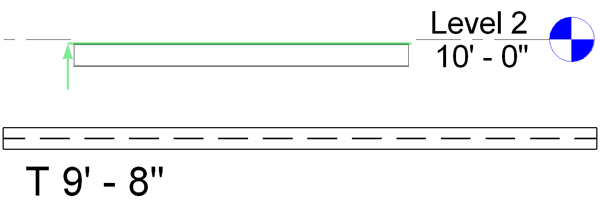

Elevação superior

A opção final está disponível na caixa de diálogo Selecionar tipo de anotação, uma vez que as elevações de ponto são um filtro para as elevações definidas.

Esta opção ativa um filtro que previne que as elevações de ponto sejam criadas se igualarem o valor inserido. A configuração padrão é de 0 unidades como definida pelo projeto.
