No Editor de família, clique na guia Criar
painel Desenhar
Segmento principal.
Utilize a ferramenta Segmento principal para selecionar um segmento do formato do vergalhão que mantém sua posição geral nos comportamentos de rotação e de expansão automática. Um segmento principal ajusta seu comprimento para compensar o hospedeiro, mais sua orientação dentro da forma permanece inalterada.
Dica: Todas as formas similares devem ter o mesmo segmento principal. Isto assegura que eles permanecem na mesma posição durante uma alteração de forma.

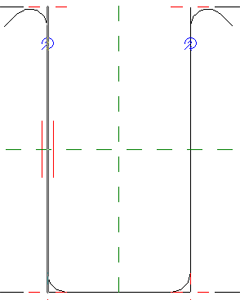

Quando selecionado, o segmento principal aparece identificado com duas linhas paralelas quando visualizado no Editor de formato do vergalhão.
Dica: Crie formas simétricas sobre as linhas de referência do centro em um croqui.
