Modificando o eixo do plano de trabalho

Ao utilizar um plano de trabalho, você pode modificar seu eixo ao:

• Modificando o espaçamento do eixo
• Redimensionando e movendo o eixo
• Rotacionando o eixo

Para modificar o eixo do plano de trabalho

1. Se necessário, clique em (Mostrar) para exibir o plano de trabalho.

   Onde está?

   • Guia Arquiteturapainel Plano de trabalho (Exibir).
   • Guia Estruturapainel Plano de trabalho (Exibir).
   • Guia Sistemaspainel Plano de trabalho (Exibir).
   • Editor de famílias: Clique na guia Criarpainel Plano de trabalho (Exibir).
2. Selecione o plano de trabalho.
   Nota: Clique na aresta do plano de trabalho para selecioná-lo.
3. Faça um dos seguintes:

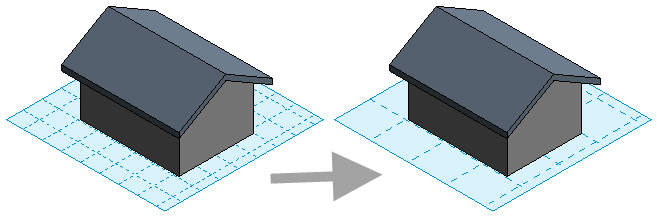

   • Modificar o espaçamento do eixo: na Barra de opções insira um valor para especificar a distância desejada entre as linhas de eixo.

   • Redimensionar e mover o eixo: para mover o eixo, arraste a aresta do eixo. Para redimensionar o eixo, arraste as alças.

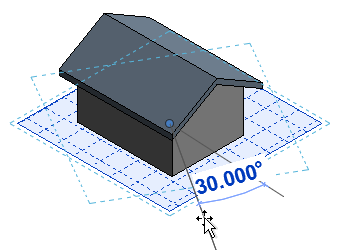

   • Rotacionar eixo: clique na guia Modificar | Eixo do plano de trabalhopainel Modificar (Rotacionar) e rotacione o eixo. Para obter instruções, consulte Rotacionar elementos.


Sobre rotação do eixo

Quando você rotaciona um eixo do plano de trabalho, a nova orientação afetará a colocação de componentes e a opção de desenho do retângulo para paredes e linhas. Por exemplo, ao rotacionar o plano de trabalho e colocar o componente, este é orientado no mesmo ângulo do eixo do plano de trabalho. Se você cria uma cadeia de paredes com a opção retângulo, somente poderão ser criadas na orientação do eixo do plano de trabalho.
