O parâmetro de espessura de camada variável, de telhados e pisos estruturais, afeta as ferramentas de edição de forma das seguintes maneiras:

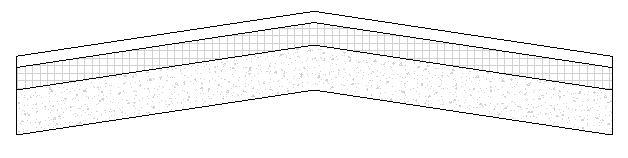

- Se não houver uma camada de espessura variável, todo o telhado ou piso irão se inclinar e manter a espessura constante entre as faces paralelas superior e inferior.

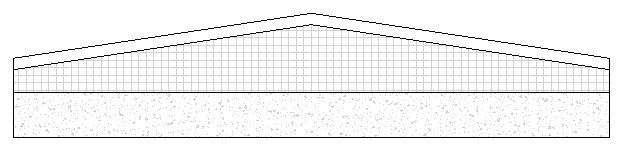

- Se houver uma camada de espessura variável, a face superior do telhado ou do piso irá se inclinar e a parte inferior irá ficar em um plano horizontal, criando um piso estrutural com espessura variável.
Nota: Há uma propriedade de Espessura para pisos estruturais. Se o piso estrutural tiver uma edição de forma de piso estrutural, e se o tipo de piso estrutural contiver uma camada variável, este parâmetro poderá ser usado para definir o piso estrutural para uma espessura uniforme inserindo-se um valor desejado.
Para modificar a camada de espessura variável de um piso ou de um telhado
- Selecione o piso ou telhado.
- Na Paleta Propriedades, clique em Editar tipo.
- Na caixa de valor da propriedade Estrutura, clique em Editar.
- Na caixa de diálogo Editar montagem, especifique o material e a espessura para as camadas. A coluna do parâmetro de espessura variável irá conter caixas de verificação vazias ao lado das camadas em que a espessura variável pode ser ativada. Para obter mais informações sobre a caixa de diálogo Editar montagem, consulte Estrutura composta.
- Junto a camada desejada do telhado ou do piso na montagem, selecione a caixa de seleção variável.
- Clique em OK até todas as caixas de diálogo serem fechadas.
- Clique em Modificar | guia <elemento>
painel Edição de formaModificar sub-elementos e efetue as modificações desejadas no seu telhado ou piso. Para obter mais informações, consulte Utilizando a ferramenta Modificar sub-elementos.
