Pontos livres

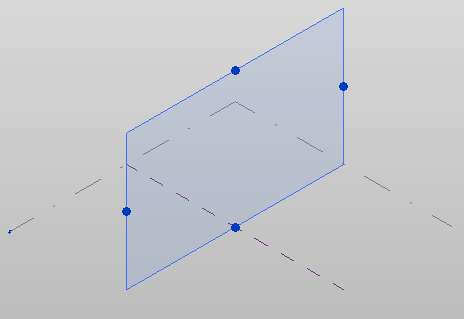

Diferente de pontos de direção e pontos hospedados, pontos livres são pontos de trabalho que são colocados em um plano de trabalho. Os pontos livres exibem controles 3D quando selecionados, podem ser movidos para qualquer lugar no espaço de trabalho 3D e mantêm sua referência ao plano no qual foram colocados.

Para inserir pontos em um plano de trabalho

  1. Abra uma vista 3D para trabalhar se estiver desenhando no eixo Z, de outra forma, abra uma vista plana de piso.
  2. Se estiver movendo em uma vista 3D, selecione um plano de trabalho na área de desenho do ambiente de projeto conceitual.
  3. Clique na guia Criarpainel Desenhar (Elemento de ponto).
  4. Clique em Modificar | Linhaspainel Desenhar (Desenhar no plano de referência).
  5. Se não tiver sido selecionado na etapa 2, selecione um plano de referência da lista Plano de colocação na Barra de opções.
  6. Insira ponto ao longo do plano de referência.
  7. Ao terminar de inserir pontos, clique em Modificar | Linhaspainel Selecionar Modificar.

Os pontos livres podem ser reposicionados, se necessário.
