Nota: É necessário ter um eixo na vista antes de poder adicionar uma vista de elevação de estrutura. Consulte Eixos para obter informações sobre como desenhar um eixo.
- Clique na guia Vista
painel Criarmenu suspenso Elevação
(Elevação da estrutura). - Na Barra de opções, selecione uma escala de vista.
- (Opcional) No Seletor de tipo, selecione um tipo de vista na lista, ou clique em Editar tipo para modificar um tipo de vista existente ou para criar um novo tipo de vista.

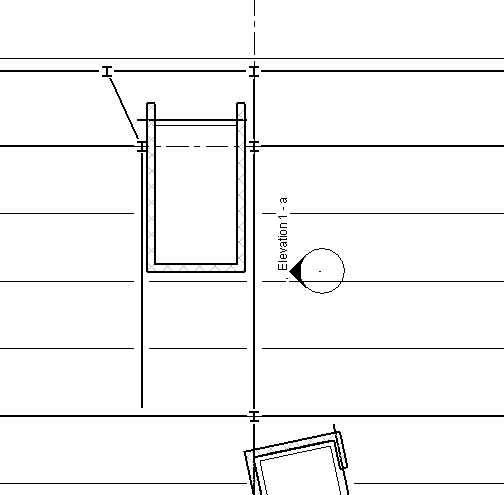

- Coloque um símbolo de elevação da estrutura perpendicular à linha de eixo selecionada e na direção da vista que deseja exibir, e clique para colocá-la.
- Pressione Esc para concluir.
- Clique duas vezes na ponta da seta de elevação para abrir a elevação da estrutura.
A vista representa uma vista da altura total da área no plano de trabalho do eixo ou do plano de trabalho. A vista é restrita aos eixos circundantes ou aos limites do plano de referência.
