O parâmetro Tipo de peça fornece subclassificações adicionais de uma categoria de família e determina o comportamento para as peças na família. O tipo de peça atende a duas funções:
- Para permitir somente a substituição de uma determinada peça com uma peça similar em um projeto de construção. Geralmente, o Seletor de tipo permite substituir uma família de uma categoria com qualquer outra família da mesma categoria. No entanto, há ocasiões em que isto não é apropriado. Por exemplo, para os ajustes que não possam ser válidos para substituir uma cruzeta com uma transição. Há um nível de filtragem desenvolvido no Seletor de tipos para o Revit.
- Para determinar o tipo de peça de família. O banco de dados ASHRAE Duct Fitting, Versão 5.00.00 está integrado com o Revit. Isto permite calcular a perda de ajustes com base em uma tabela de perda. Para examinar com exatidão o ajuste correto no banco de dados, o tipo de peça deve ser definido.
Se uma categoria de família fornece um parâmetro Tipo de peça, os valores de Tipo de peça disponíveis dependem da categoria de família. A tabela a seguir mostra que tipos de peças aplicar à qual categorias de família:
| Categorias de família | Tipos de peça |
|---|---|
| Terminais de ar | Cruzeta, Redução de cruzeta, Abafador, Equipamento de montagem de duto, Cotovelo, Redução do cotovelo, Entrada, Saída, Equipamento, Ventilador e Interação de sistema, Tampa, Junção, Obstrução, Tê, Redução do tê, Transição, Indefinido, Válvula |
| Acessórios de duto | |
| Ajustes de duto | |
| Equipamento mecânico | |
| Acessórios de tubulação | |
| Acessórios de tubulação | |
| Material hidráulico | |
| Dispositivos de comunicação | Normal, painel de controle, transformador, quadro elétrico, painel de dados, Caixa de passagem do interruptor |
| Dispositivos de dados | |
| Equipamento elétrico | |
| Luminárias elétricas | |
| Dispositivos de alarme de incêndio | |
| Dispositivos de iluminação | |
| Luminárias | |
| Dispositivos de chamada de enfermeira | |
| Dispositivos de segurança | |
| Dispositivos de telefonia | |
| Ajuste da bandeja de cabos | Cotovelo de guia, cotovelo vertical de guia, cruzeta de guia, Tê de guia, transição de guia, união de guia, guia, deslocamento, múltiplas portas da guia, cotovelo de escada, cotovelo vertical de escada, cruzeta de escada, Tê de escada, transição de escada, união de escada, deslocamento de escada, múltiplas portas de escada |
| Ajustes de conduíte | Cotovelo, cap, união, múltiplas portas, Tê, cruzeta, cotovelo de caixa de junção |
- Regulador de fluxo de ar: Utilizado para controlar o volume do fluxo.
- Equipamento montado em dutos: Detectores de fumaça, geradores de vapor
- Cotovelo: Uma flexão ou um ajuste tipo cotovelo
- Entrada: Ponto no qual o fluído é inserido no sistema: chaminés, grelhas, grades
- Saída: Ponto no qual fluído deixa o sistema
- Equipamento: Equipamento genérico
- Ventilador e interação do sistema AHUs, ventiladores em linha
- Coifa: Cozinha, laboratório ou outras coifas de exaustão
- Conexão: Interseção de três ou mais segmentos (Tê, cruzeta e Y)
- Obstrução: Tudo que cause uma queda de pressão, como um filtro em linha
- Transição: Alteração de forma ou tamanho
- Indefinido: Não há funcionalidade específica
- Válvula: Válvulas e acessórios similares
- Painel de dados: Painéis usados para conectar dispositivos com conectores dos Dados tipo sistema, telefone, segurança, alarme de incêndio, chamada de enfermeira, controles e comunicação.
- Normal: Dispositivos como tomadas de corrente, componentes de alarme de incêndio e luminárias.
- Painel de controle: Usado para conectar dispositivos/equipamento com conectores com um valor de Tipo de sistema de Alimentação e para gerar tabelas do tipo ramificação de circuito.
- Interruptor: Dispositivo de controle, como um interruptor onde o fio normalmente não é desenhado nos dispositivos. Como indicado na imagem, as ramificações do fio geradas automaticamente para o interruptor.

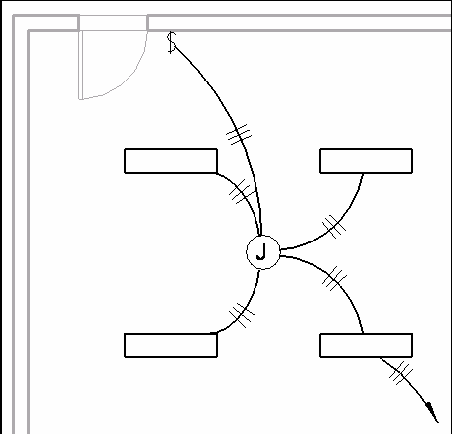

- Caixa de conexão: Os dispositivos de gerenciamento do fio através do qual o fio geralmente é desenhado através do dispositivo. Como indicado na imagem, As ramificações automaticamente geradas através de uma caixa de conexão.
- Quadro elétrico: Utilizado para conectar dispositivos/equipamento com conectores com um valor de Tipo de sistema de Alimentação e para gerar tabelas de tipo de ramificação de circuito.
- Transformador: Utilizado para interconectar Painéis de controle e/ou Quadros elétricos de diferentes voltagens.
