Controlando o comportamento de exibição das setas de cotas

Quando um segmento da cota é muito pequeno para acomodar tiques de seta para linhas de cota no interior da linha de cota, as seta são automaticamente invertidas para o exterior da linha de cota. Isto ocorre para cotas lineares, angulares e radiais. Para cotas radiais, as setas viram quando a linha de cota (o raio) é menor que o comprimento da seta.

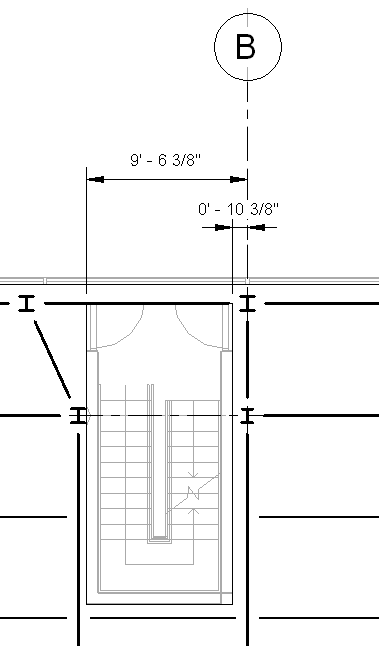

A imagem a seguir mostra duas cotas com setas de marcas de preenchimento. A cota maior mostra setas exibidas no interior da linha de cota quando a linha é suficientemente grande para acomodá-las. A cota menor mostra setas de cota no exterior da linha de cota quando a linha é muito pequena para acomodá-las.

Exemplo

Exemplo

Além disso, as linhas de cotas multisegmentadas fazem o reconhecimento quando segmentos adjacentes são muito pequenos para as setas caberem. Quando isto ocorre, as extremidades da seqüência do segmento pequeno viram, e a linha de chamada da cota interna exibe o tipo interno de marca de revisão designado nas propriedades da cota. Na imagem a seguir as setas de cota viram para o exterior da linha de cota e as linhas de chamada da cota exibem a marca de revisão designada (diagonal).

Para obter informações sobre como alterar a marca de revisão para uma linha de cota, consulte Alterar a marca de revisão da linha de cota.

Para controlar o comportamento de exibição de marcas de preenchimento de cotas:

1. Na área de desenho, selecione uma cota.
2. Na paleta Propriedades, clique em (Editar tipo).
3. Na caixa de diálogo Propriedades de tipo, em Gráficos, edite o seguinte:
   • Linha de cota estendida invertida: quando a seta de cota inverte, isto controla o comprimento da linha da cota além das setas invertidas. Comprimento é medido do fim da ponta da seta.
   • Marca de revisão interna: designa a exibição da marca de revisão para linhas de chamada da cota interna quando segmentos adjacentes são muito pequenos para que caibam as setas. Quando isto ocorre, as extremidades da seqüência do segmento pequeno viram, e a linha de chamada da cota interna exibe o tipo interno de marca de revisão designado.
   Nota: Estes parâmetros somente são ativados quando o tipo de marca de revisão é uma seta.
4. Clique em OK.
