Armaduras estruturais

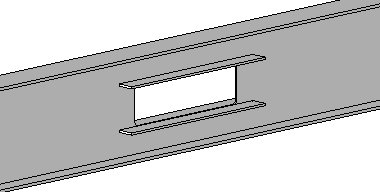

Utilize armaduras para fortalecer membros da estrutura de aço, especialmente vigas e colunas nas quais há aberturas. Armaduras são modeladas como Famílias carregáveis do Revit que representam o material adicional de armadura de aço.

Para obter informações sobre aberturas em membros de esqueleto estrutural, consulte Aberturas em elementos estruturais.

Para adicionar uma armadura a uma abertura de membro estrutural

  1. Clique na guia Estruturapainel Modelomenu suspenso ComponenteColocar um componente.
  2. Na Paleta de propriedades, selecione um tipo de armadura no menu suspenso Seletor de tipos. 
    Nota: Se o tipo de armadura desejado não estiver listado no Seletor de tipos, carregue famílias adicionais de armadura.
  3. Clique em Modificar | guia Colocar componentepainel ColocaçãoColocar na face ou Colocar no Plano de trabalho.
    Nota: Armaduras não podem ser colocadas em faces de elemento estrutural, quando a vista está no modo de estrutura de arame.
  4. Ao usar as ferramentas de desenho, adicione a armadura desejado para a abertura da viga. Para obter mais informações sobre como efetuar um croqui, consulte Desenhar.
