Importando uma vista de outro programa de CAD

É possível importar uma vista de outro programa de CAD e criar um detalhe daquela vista.

  1. Clique na guia Vistapainel Criar(Vista de desenho).
  2. Insira um nome e uma escala apropriada para a nova vista de desenho.
  3. Clique na guia Inserirpainel Importar (Importar CAD).
  4. Selecione o detalhe e o formato CAD.
  5. Selecione a opção Somente a vista atual se estiver em uma vista de detalhe.
    Nota: Esta é automaticamente selecionada se estiver em uma vista de desenho.
  6. Clique em Abrir para colocar o detalhe CAD.
  7. Arraste e solte esta vista em uma folha, se desejado.
  8. Referencie para esta vista ao colocar uma chamada de detalhe ou corte, se desejado.

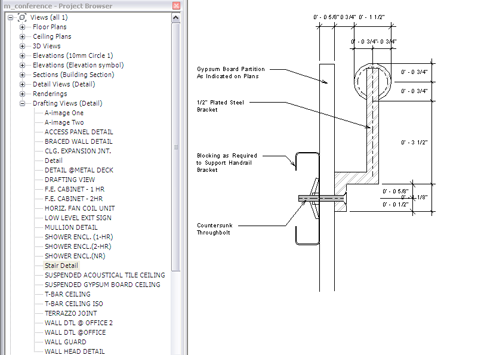

Amostra de uma vista de desenho importada

Revit Structure

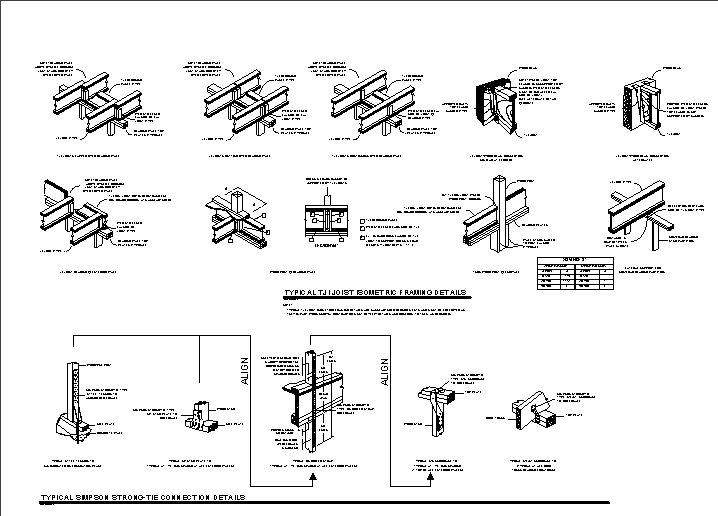

Amostra de uma vista de desenho importada
