Editando uma região de recorte

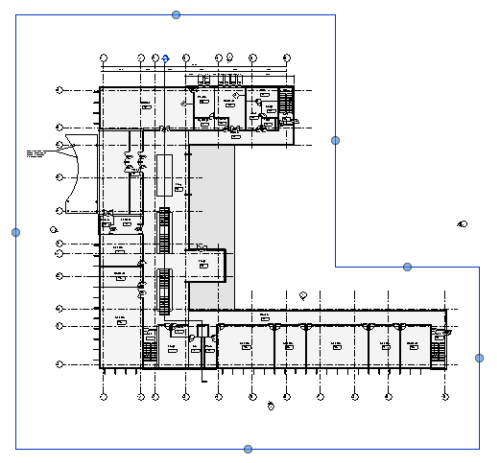

É possível criar regiões de recorte não-retangulares.

  1. Em uma vista de planta, de elevação ou de corte, selecione a região de recorte e clique na guia Editar modificar |<tipo de vista> painel Modo Editar recorte.
  2. Use as ferramentas nos painéis Modificar e Desenhar para editar a região de recorte, como necessário. Modifique as linhas existentes ou exclua as linhas e desenhe uma forma completamente diferente.

    Consulte Desenhar.

  3. Quando tiver terminado, clique em Concluir modo de edição.

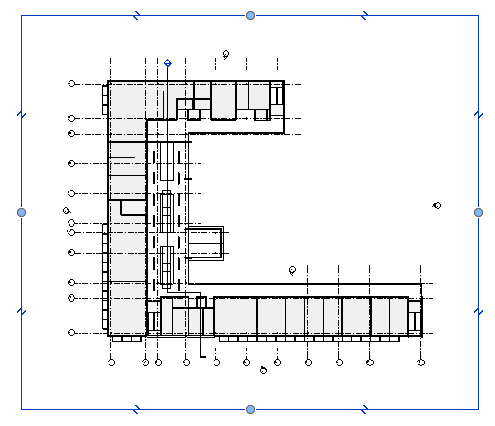

Nota: Se você deseja redefinir um recorte editado para uma forma retangular, selecione-o, e clique na guia Editar modificar |<tipo de vista> painel Modo Redefinir recortar.
