- Se você estiver definindo uma forma de parede em uma parede que não está na horizontal ou vertical em uma vista da planta, deverá desenhar um corte paralelo a parede antes de entrar no modo de croqui de elevação. Quando você entra no modo de croqui, aparece a caixa de diálogo Ir para a vista. O Revit sugere uma vista de corte como a vista ótima para editar o croqui. Clique em Abrir vista para abrir aquela vista.
- Você não pode editar o perfil de elevação de uma parede em arco.
- Enquanto você edita o perfil da elevação de uma parede que está anexada a outro elemento, a parede é temporariamente revertida à sua forma e altura original. Por exemplo, se você edita o perfil de uma parede anexada a um telhado, a parede assume sua altura não conectada definida antes de anexar o telhado. Como resultado, você pode determinar que a parede não está na altura correta para completar as edições de perfil de elevação. Para alterar a altura, enquanto estiver no modo de croqui, altere o valor do parâmetro Altura não-conectada na paleta Propriedades.
Quando você edita o perfil de elevação, tenha em mente que após terminar o croqui, a parte superior ou inferior da parede somente se anexa onde as linhas horizontais sejam coincidentes com os planos de referência no croqui.

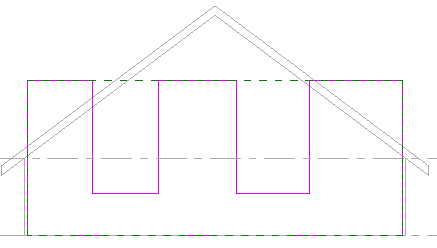

Perfil editado de amostra no modo croqui (observe que as linhas superiores do croqui são coincidentes com os planos de referência)

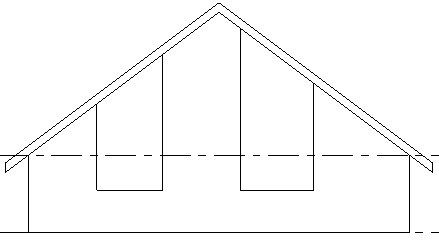

Parede acabada anexada ao telhado (linhas horizontais não coincidentes do croqui não foram anexadas)
