O Revit fornece três tipos principais de modelos de tabela de painéis: painel de ramificação, painel de dados e caixa de distribuição.
- Painel de ramificação. Este tipo de modelo só pode ser utilizado com um dispositivo de painel. Dispositivos que são atribuídas ao tipo de sistema Potência são associados com um modelo de painel de ramificação.
É possível especificar três diferentes configurações para painéis de ramificação. O tipo de modelo de painel de ramificação inclui três diferentes modelos padrão para acomodar diferentes configurações de painel, como mostrado na tabela a seguir.
Configuração de painel de ramificação Nome do modelo Padrão Duas colunas, Circuitos transversais Painel de ramificação Imperial (para utilizar nos EUA) Duas colunas, circuitos abaixo Painel de ramificação 2 Imperial Uma coluna Painel de ramificação 1 Métrica
Tabela de painel de ramificação com circuitos em duas colunas
- Painel de dados. Este tipo de modelo só pode ser utilizado com um dispositivo de painel de dados. O objetivo principal de um painel de dados é identificar circuitos e saídas de dados e associá-los com números de telefone. Painéis de dados podem ser conectados a qualquer coisa, exceto dispositivos de potência. Dispositivos típicos conectados a um painel de dados incluem telefones, alarmes contra incêndio e dispositivos de segurança. Painéis de dados exibem uma única coluna de circuito.

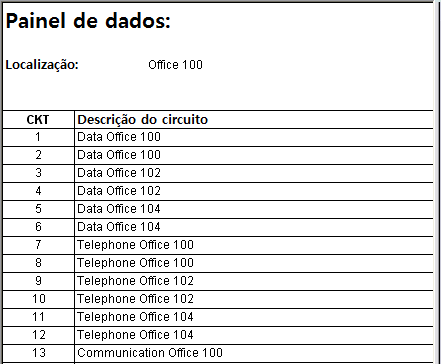

Tabela de painel de dados com um circuito de coluna
- Quadro de distribuição. Este tipo de modelo pode ser utilizado com uma caixa de distribuição. Tabelas de caixa de distribuição exibem informações sobre a caixa de distribuição e os painéis conectados ou outros dispositivos.

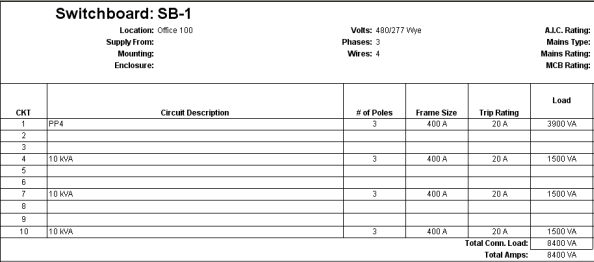

Tabela da caixa de distribuição com um circuito de coluna
