A posição da sobreposição de emenda define a distribuição da folha de tela soldada dentro do limite da tela soldada. Selecione Posição da sobreposição de emenda na paleta Propriedades, na seção Construção da Área da tela soldada estrutural.
Nome | Descrição |
---|---|

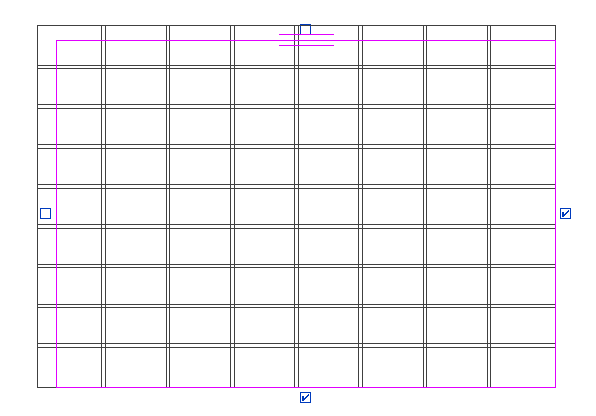

Alinhado |
As folhas de tela soldada são colocados em linhas e colunas. Todas as sobreposições de emenda em ambas as direções estão na mesma linha. ![]() |

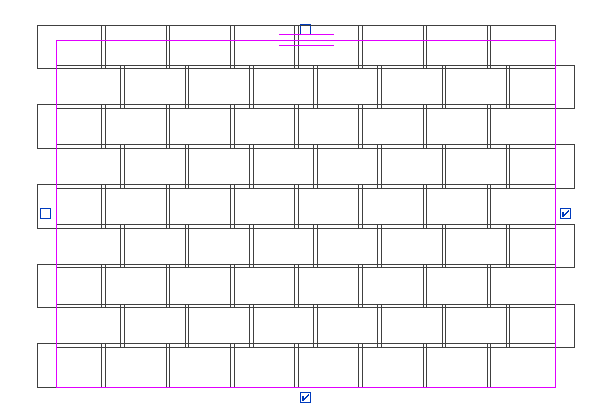

Escalonado pelo meio principal |
As folhas de tela soldada são colocadas em linhas; cada linha é deslocada por metade do comprimento de uma folha de tela soldada em relação à linha anterior. ![]() |

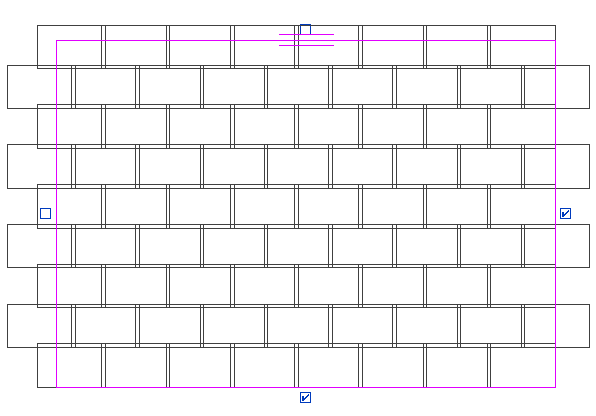

Escalonamento de passagem principal |
As folhas da tela soldada são colocados em linhas; cada linha começa com uma folha completa de tela soldada que é colocada alternativamente no lado esquerdo e direito da linha; a última folha de tela soldada na linha é cortada para caber no limite da tela soldada. ![]() |

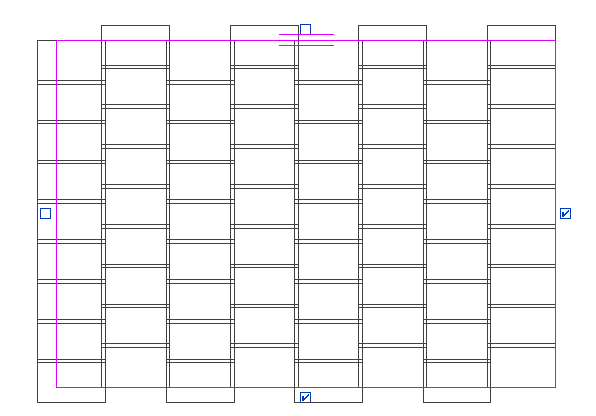

Escalonado pelo meio secundário |
As folhas de tela soldada são colocadas em colunas; cada linha é deslocada por metade do comprimento de uma folha de tela soldada em relação à coluna anterior. ![]() |

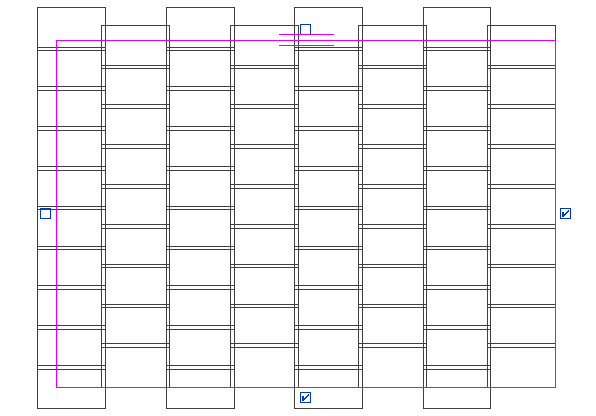

Escalonamento de passagem secundário |
As folhas da tela soldada são colocados em colunas; cada linha começa com uma folha completa de tela soldada que é colocada alternativamente no lado esquerdo e direito da coluna; a última folha de tela soldada na coluna é cortada para caber no limite da tela soldada. ![]() |
