Visão geral das superfícies inclinadas

Para criar uma superfície inclinada, edite o limite do elemento em uma vista plana ou em uma vista 3D. Então, use um dos seguintes métodos:

• Seta de inclinação: Desenhe uma seta de inclinação no elemento. Use as propriedades da seta de inclinação para definir mais a fundo a inclinação.
• Propriedades das linhas limitantes: Define a inclinação da superfície ao alterar as propriedades das suas linhas limites.

Como as propriedades de inclinação são medidas

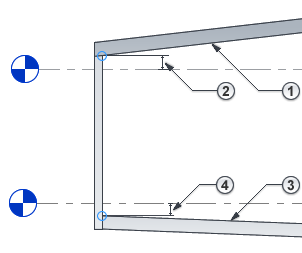

As propriedades relacionadas à inclinação são medidas a partir da face inferior ou da face do topo do elemento, dependendo do tipo de elemento:

• Para telhados, forros e sofitos, as propriedades relacionadas à inclinação são medidas a partir da face inferior. Por exemplo, a opção Deslocamento da altura a partir do nível, especifica a distância entre o nível e a face inferior do telhado.
• Para plataformas de construção, pisos e pisos estruturais, as propriedades relacionadas à inclinação são medidas a partir da face superior. Por exemplo, a opção Deslocamento da altura a partir do nível, especifica a distância entre o nível e a face superior de um piso.

Modelando várias inclinações

Com a exceção dos telhados, os elementos podem ser inclinados somente em uma direção. Para criar uma superfície com várias inclinações, crie vários elementos, cada um com sua própria inclinação. Então, alinhe e bloqueie os elementos de uma só vez.

Para os pisos, pisos estruturais e telhados, é possível usar as ferramentas de edição de forma para dividir uma superfície em sub regiões que se inclinam independentemente. Consulte Edição de forma para pisos e telhados.

Exemplo

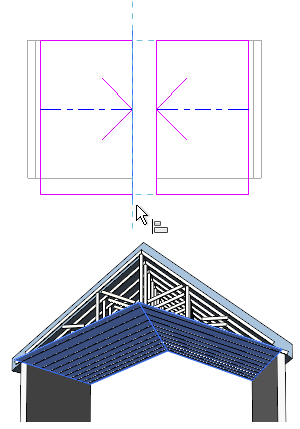

As imagens a seguir mostram um forro de catedral que consiste em duas superfícies, cada uma com sua própria inclinação.
