Visão geral do ViewCube

A ferramenta ViewCube é uma interface persistente, clicável e arrastável que é utilizada para alternar entre as vistas padrão e isométricas de seu modelo. Quando o ViewCube é exibido, ele é exibido em um dos cantos da janela sobre o modelo em estado inativo. A ferramenta ViewCube fornece feedback visual sobre o ponto de vista atual do modelo quando ocorrem alterações na vista. Quando o cursor é posicionado sobre a ferramenta ViewCube, ela se torna ativa. É possível arrastar ou clicar no ViewCube, alternar para uma das vistas predefinidas disponíveis, rolar a vista atual ou alterar para a vista Inicial do modelo.

Controlar a aparência do ViewCube

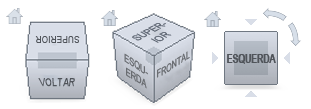

A ferramenta ViewCube é exibida em um dos dois estados: inativo ou ativo. Quando a ferramenta ViewCube está inativa, ela aparece parcialmente transparente por padrão, para que não obscureça a vista do modelo. Quando está ativa, ela aparece opaca e pode obscurecer a vista dos objetos na vista atual do modelo.

Além de controlar o nível de opacidade da ferramenta ViewCube quando inativa, é possível também controlar as seguintes propriedades para a ferramenta ViewCube:

• Tamanho
• Posição
• Orientação padrão
• Exibição da bússola

Utilizando a bússola

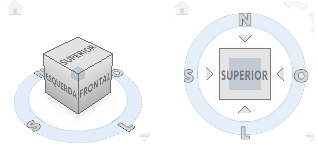

A bússola é exibida abaixo da ferramenta ViewCube e indica em qual direção o Norte está definido para o modelo. É possível clicar em uma letra de direção cardeal na bússola para rotacionar o modelo, ou arrastar uma das letras de direção cardeal ou o anel da bússola para rotacionar interativamente o modelo ao redor do ponto de giro.

Para controlar o tamanho da ferramenta ViewCube

1. Clique com o botão direito do mouse na ferramenta ViewCube e clique em Opções.
2. Na caixa de diálogo Opções, em Aparência do ViewCube selecione um tamanho na lista suspensa Tamanho do ViewCube.
3. Clique em OK.

Para controlar a opacidade inativa da ferramenta ViewCube

1. Clique com o botão direito do mouse na ferramenta ViewCube e clique em Opções.
2. Na caixa de diálogo Opções, em Aparência do ViewCube, selecione uma opção na lista suspensa Opacidade inativa.
3. Clique em OK.

Para exibir a bússola abaixo da ferramenta ViewCube

1. Clique com o botão direito do mouse na ferramenta ViewCube e clique em Opções.
2. Na caixa de diálogo Opções, em Bússola, selecione Mostrar a bússola com o ViewCube (somente no projeto atual).

   A bússola é exibida abaixo da ferramenta ViewCube e indica a direção do Norte para o modelo.

3. Clique em OK.

O ViewCube® da Autodesk ® fornece o feedback visual sobre a orientação atual de um modelo. A ferramenta ViewCube pode ser utilizada para ajustar o ponto de visão do modelo.
