Definindo a geometria de uma origem de luz

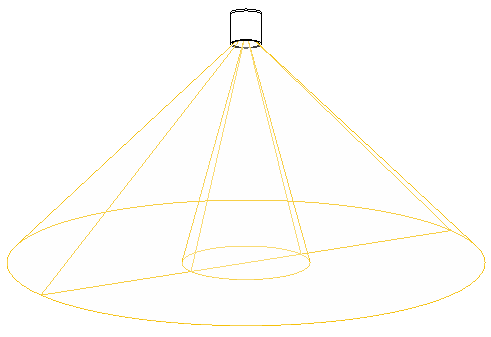

A geometria da origem de luz determina a forma da luz que será emitida da luminária. Por exemplo, as imagens a seguir mostram duas geometrias diferentes para origens de luz.

Nota: O Editor de família é o único lugar onde é possível definir a geometria de uma origem de luz em uma família de luminárias. Não é possível alterar a geometria de uma origem de luz para uma luminária no contexto de um projeto.

Para definir a geometria de uma origem de luz

1. Crie uma família de luminárias ou abra uma família de luminárias para edição.
2. Na área de desenho, selecione a origem de luz.

   No editor de família, a origem de luz geralmente é representada por um contorno amarelo ou uma forma.


   Nota: Se a origem de luz não é exibida no Editor de família, a origem de luz não é ativada. Para ativá-la, clique na guia Criarpainel PropriedadesCategorias e parâmetros da família, selecione Origem da luz e clique em OK.
3. Clique em Modificar | guia Origem de luzpainel Iluminação (Definição da origem de luz).

   Como alternativa, na Paleta Propriedades, em Definição da origem da luz, clique em Editar.

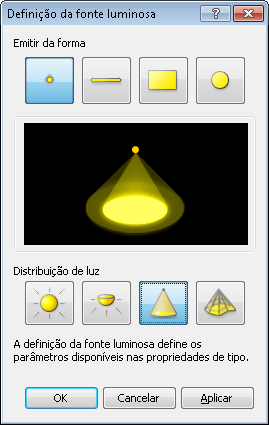

   A caixa de diálogo Definição da origem da luz é exibida.


4. Para Emitir da forma, selecione a forma da luz a ser emitida da origem de luz: Ponto, Linha, Retângulo ou Círculo.
5. Para a distribuição de luz, selecione o padrão de distribuição de luz para a origem de luz: Esférica, Hemisférica, Ponto ou Teia fotométrica.
   Dica: Se você planeja especificar um arquivo IES para definir a forma fotométrica da origem de luz, selecione Teia fotométrica.

   A imagem do meio muda para ilustrar as configurações combinadas. Estas configurações determinam os parâmetros que estão disponíveis para a origem de luz.

6. Clique em OK.

   A forma de contorno para a origem de luz pode mudar na área de desenho, dependendo das definições de configurações da origem de luz selecionada.

7. Salve as alterações na família de luminárias.
