É possível adicionar tubulações paralelas a um trecho de tubos e tubulações que incluam cotovelos. O comando Tubulações paralelas não pode ser usado em trechos de tubulação que incluam tubos em T, em cruz e válvulas.
- Abra a vista onde deseja adicionar tubulações paralelas.
- Clique na guia Sistemas
painel Hidráulica e tubulação
Tubulações paralelas. - Na faixa de opções, especifique as seguintes opções:

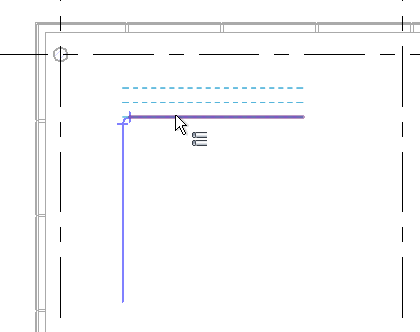

Se você deseja... Então... alterar o número padrão de trechos de tubulações horizontais ou verticais insira um valor na caixa de texto à direita do número horizontal ou do número vertical. alterar o valor padrão do deslocamento para trechos de tubulação horizontais ou verticais insira um valor na caixa de texto à direita do deslocamento horizontal ou do deslocamento vertical. - Na área de desenho, mova o cursor para uma tubulação existente para realçar um segmento. Quando você move o cursor para um dos lados da tubulação existente, um contorno para as tubulações paralelas é exibido.
- Clique para colocar as tubulações paralelas.
- Para concluir o trecho de tubulação paralela, clique em Modificar.

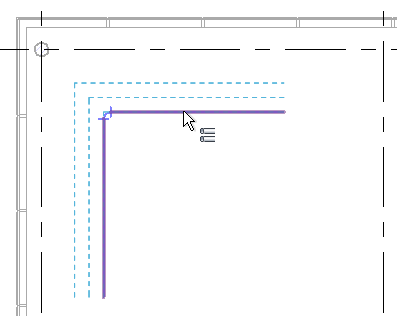

Pressione a tecla Tab para selecionar todo o trecho de tubulação.
