Pontos de direção

Pontos de direção são pontos de referência que controlam a geometria de uma spline dependente. Pontos de direção são tipicamente criados automaticamente quando pontos livres são utilizados para gerar uma linha, curva ou spline.

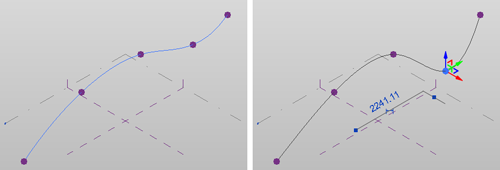

Quando selecionados, os pontos de direção exibem controles 3D.

Crie pontos de direção a partir de pontos hospedados colocados. Consulte Colocando pontos hospedados ao longo da uma spline.

Para inserir um ponto de direção ao longo de uma spline

  1. Abra uma vista 3D para trabalhar se estiver desenhando no eixo Z, de outra forma, abra uma vista plana de piso.
  2. Clique na guia Criarpainel Desenhar Elemento de ponto.
  3. Insira o ponto hospedado ao longo de uma spline.
  4. Clique em Modificar | Linhaspainel Selecionar Modificar.
  5. Selecione o novo ponto hospedado.
  6. Na Barra de opções, clique em Tornar ponto de direção.

O ponto agora é um ponto de direção e pode ser utilizado para modificar a geometria da spline, como necessário.
