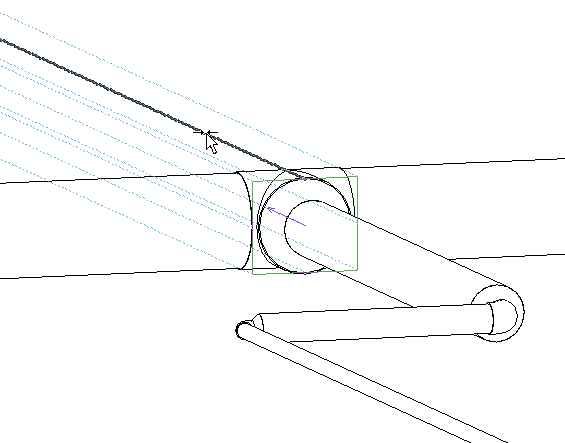

Embora a tubulação seja concêntrica, é possível especificar a justificação para tubulações de diferentes tamanhos. O Editor de justificação permite alinhar a parte superior, inferior ou os lados de tubulações em uma seção do sistema.

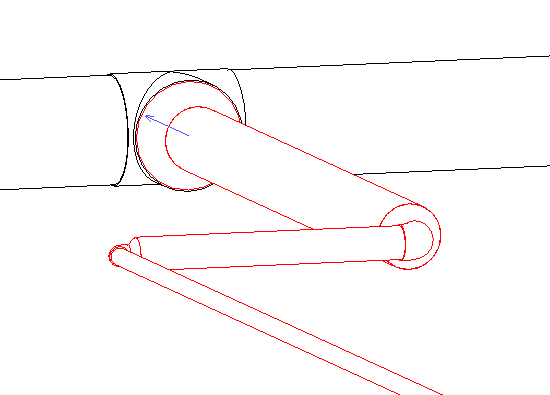

Cada clique alternativamente seleciona o segmento inicial ou final, como indicado por uma seta em qualquer extremidade da ramificação.
Clique... | para alinhar a... |
---|---|
![]() |
Superior esquerdo |
![]() |
Superior central |
![]() |
Superior direito |
![]() |
Meio esquerdo |
![]() |
Meio central |
![]() |
Meio direito |
![]() |
Inferior esquerdo |
![]() |
Inferior central |
![]() |
Inferior direito |

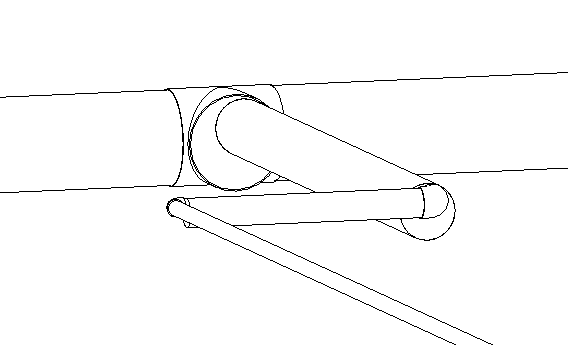

A tubulação mostrada aqui foi justificada ao centro superior do grande segmento conectado ao tubo em T.
