Linha oculta

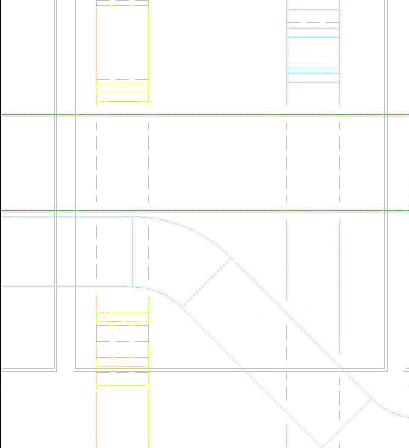

Quando Linha oculta está selecionado, você pode especificar como dutos e tubulações que se cruzam (em planos separados) são apresentados em seu projeto. Nos desenhos de duas linhas, segmentos cruzados de dutos e segmentos de tubulação são exibidos de forma que as linhas que representam o segmento no plano mais distante aparecem em um estilo diferente para indicar que elas são ocultas por, e não conectadas ao segmento no primeiro plano, como mostrado. Os parâmetros de linha oculta somente são aplicados quando a linha oculta está selecionada como o estilo visual.

  1. Clique na guia Sistemapainel Mecânica Configurações mecânicas.
  2. No painel esquerdo da caixa de diálogo Configurações mecânicas, clique em Linha oculta.
  3. No painel direito, especifique os seguintes parâmetros para o estilo de linha e a largura da folga:
    • Desenhar linhas ocultas do MEP: quando selecionado, as tubulações são desenhadas com o estilo de linha e folgas especificadas para linhas ocultas.
    • Estilo de linha: Clique na coluna Valor e selecione um estilo de linha na lista suspensa que determina como as linhas de um segmento oculto são exibidas no ponto onde os segmentos se cruzam.
    • Folga interna: especifica a folga para as linhas que aparecem em um segmento de interseção. Se for selecionado Linhas finas, a folga não será exibida.
    • Folga externa: especifica a folga para as linhas que aparecem externas os segmentos de interseção. Se for selecionado Linhas finas, a folga não será exibida.
    • Linha única: especifica a folga para as linhas ocultas únicas onde os segmentos se cruzam.
