Modificando uma vista em uma folha

  1. Abra a folha.
  2. Na área de desenho, selecione uma vista na folha.
    Dica: Se as vistas na folha estiverem sobrepostas, pressione Tab até alcançar o ressalto das vistas correto. Observe a barra de status para obter uma descrição da viewport.
  3. Clique em Modificar | guia Viewportspainel Viewport (Ativar vista).

    O Revit exibe o bloco de margens e carimbo da folha e seu conteúdo na opção Meio tom. Somente o conteúdo da vista ativa será normalmente exibido. Agora é possível editar a vista como desejado. É possível aproximar o zoom na área de desenho para visualizar os elementos de forma mais clara.

    Nota: Dependendo da ação de duplo clique especificada para Vistas/Tabelas em Folhas em Opções, clicar duas vezes na vista na folha também pode entrar no modo de edição. Consulte Opções da interface do usuário.
  4. Modifique a vista como desejado.

      Por exemplo, é possível fazer o seguinte:

    • Adicionar cotas Consulte Colocando cotas permanentes.
    • Adicionar notas de texto. Consulte Adicionando notas de texto.
    • Efetuar o pan na vista dentro de sua viewport para que somente uma parte da vista seja visível na folha. A região de recorte para a vista não se move. Clique com o botão direito do mouse na vista ativada e clique em Pan na vista ativa. Arraste o cursor para efetuar o pan na vista.

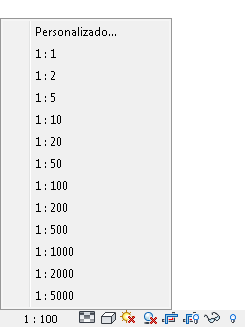

    • Altere a escala da vista. Na Barra de controle da vista, para Escala, selecione a escala desejada.
  5. Para desativar a vista na folha, clique na guia Vistapainel Composição da folhamenu suspenso Viewports (Desativar vista).
