É possível usar formas sólidas para cortar outros sólidos como faz com vazios. No entanto, ao usar um sólido, você remove a área de sobreposição e os sólidos adjacentes permanecem. Geometria de corte sólida com sólidos está disponível nas seguintes opções:
- Elementos de forma
- Formas com superfícies divididas
- Formas com combinações geométricas
- Instâncias de família dentro do editor de massa.
Para cortar um sólido com uma forma sólida

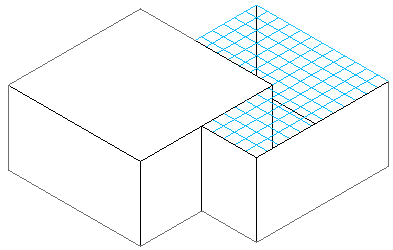

- Crie dois sólidos adjacentes.

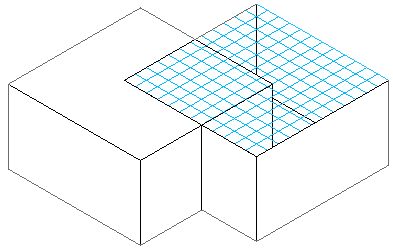

Neste procedimento, a forma sólida sendo cortada tem uma superfície dividida para mostrar como o corte é representado.
- Clique na guia Modificar
painel Geometria

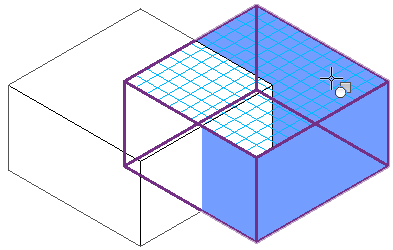

Cortar. - Selecione a forma sólida a ser cortada.

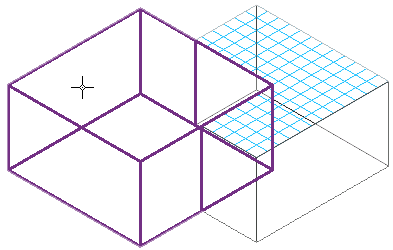

- Selecione a forma sólida de corte.
Os sólidos cortados adequadamente podem ser editados com ferramentas de edição de formas, mantendo ao mesmo tempo a relação de corte.
Nota: Quando uma massa de geometria de corte sólida é importada para um projeto, não é possível interagir com os sólidos individuais. De maneira similar, se a geometria de corte sólida tinha níveis aplicado à ela, eles não serão reconhecidos no ambiente de projeto.
