Ao desenhar um limite de sistema de vigas, você pode especificar a direção da viga dentro do sistema de vigas estruturais. As vigas no sistema de vigas serão paralelas a linha de limite que você selecionar.
Nota: Paredes e vigas curvas em uma vista da planta não podem ser usadas para definir a direção de um sistema de vigas.
Para especificar a direção da viga
- Selecione o sistema de vigas e clique no painel Modo
(Editar limite) na faixa de opções. - Clique no painel Desenhar
(Direção da viga) na faixa de opções. - Selecione uma das ferramentas a seguir no painel Desenhar da faixa de opções:
Se selecionar... então...
(Linha) efetue o croqui de uma linha, ou selecione uma linha de modelo, para definir a direção da viga que é independente das linhas de limite desenhadas. Essa linha não tem outra função que não a de definir a direção das vigas em um sistema de vigas e, portanto, não pode ser usada para fechar um ciclo. Selecione a linha de croqui para qual deseja que todas as vigas sejam paralelas.
(Selecionar linhas) selecione a linha de croqui para qual você deseja que todas as vigas sejam paralelas.
(Selecionar suportes) selecione as vigas ou paredes estruturais às quais você deseja que todas as vigas sejam paralelas.

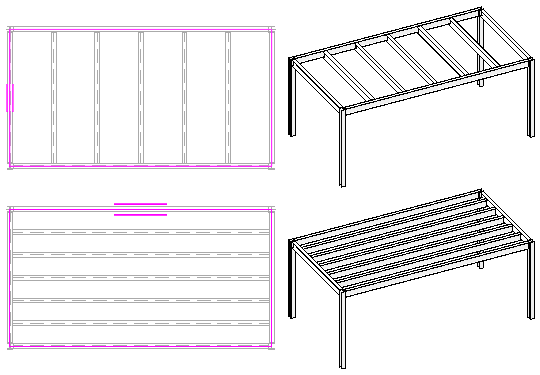

A imagem a seguir mostra a linha de desenho selecionada e a direção de viga resultante.
