Revit StructurePara uma família de coluna, você pode selecionar a opção Exibir a família pré-cortada na vista da planta na caixa de diálogo Categoria de família e parâmetros. Quando você seleciona esta opção e carrega a família em um projeto, a coluna é exibida na vista da planta do projeto usando o plano de corte especificado na vista da planta da família.
painel Propriedades Categoria e parâmetros da família. | Se você deseja que a coluna seja exibida na vista de planta... | então... |
|---|---|
| com base no plano de corte daquela vista de planta do projeto | desmarque o parâmetro. |
| consistentemente, a despeito do plano de corte da vista de planta do projeto | selecione o parâmetro. A coluna é exibida usando o plano de corte especificado na vista de planta no Editor de família. |
Após você carregar a família de colunas em um projeto, a coluna é exibida com base nas configurações de parâmetros especificados no Editor de família.

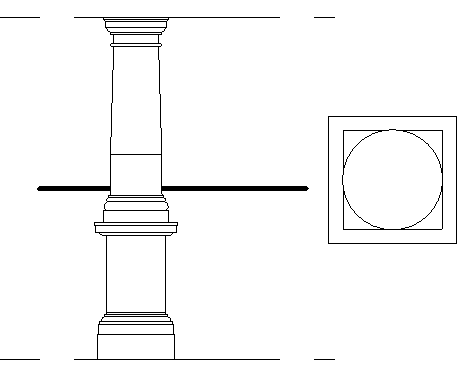

A imagem a seguir mostra uma família de colunas carregada no projeto com a opção "Exibir família pré-cortada nas vistas de planta" não selecionada. A linha horizontal foi adicionada para indicar o plano de corte da vista de planta.

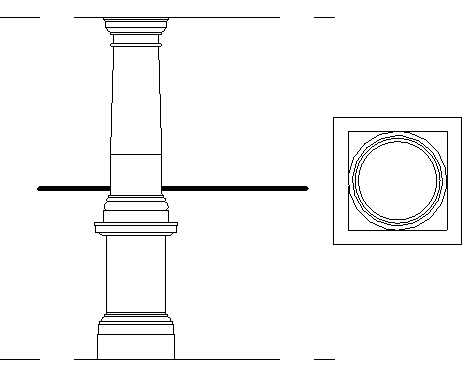

Na imagem seguinte, a família de colunas foi salva com a opção "Exibir a família pré-cortada na vista da planta" selecionada. Ela foi carregada em um projeto e uma linha horizontal foi adicionada para marcar o plano de corte da vista de planta. Observe que o plano de corte da vista de planta do projeto não tem efeito na exibição da coluna.

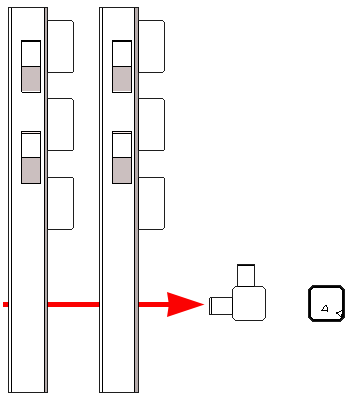

A seguinte imagem exibe uma coluna com uma família de mísulas e indicando que a opção "Exibir família pré-cortada em vistas de planta" está ativada (esquerda) e desativada (direita). Observe que o plano de corte da vista de planta do projeto não tem efeito na exibição da coluna. A seta horizontal marca o plano de corte para as vistas de corte na direita.
