A ferramenta Pintar aplica um material a face selecionada do elemento ou família; ela não altera a estrutura do elemento. Consulte Materiais.
Exemplo

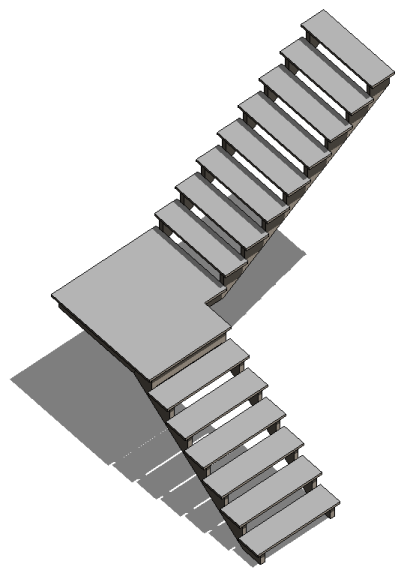

Antes de pintar (aplicar material em) escadas

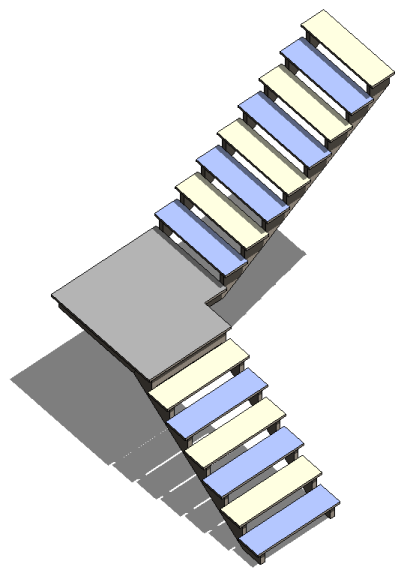

Depois de pintar (aplicar material em) escadas
Os elementos pintados podem incluir paredes, telhados, massas, famílias e pisos.
Se o elemento é realçado quando você colocar o cursor junto ao mesmo, poderá pintá-lo. A ferramenta Pintar é especialmente útil para aplicar materiais em faces divididas. Consulte Dividindo faces.
Se o padrão de superfície para o material é um padrão de modelo, você pode selecionar referências no padrão para cotar ou alinhar. Consulte Padrões de preenchimento e Padrões de modelo.
Para pintar uma superfície
- Clique na guia Modificar
painel Geometria
(Pintar). - No Navegador de materiais, selecione um material. Observe que somente é possível pesquisar um material quando você seleciona a ferramenta pintar. Para editar as aparências de materiais, consulte Alterar as propriedades de aparência de um material.
- Coloque o cursor na face do elemento para realçá-lo. Você pode precisar pressionar Tab para selecionar a face desejada.
Se você realçar uma face que já foi pintada, a barra de status indica o material que foi aplicado.
- Clique para aplicar a pintura.
- No Navegador de materiais, clique em Concluir.
Mais sobre como pintar superfícies
- Você não pode aplicar materiais em instâncias da família em um projeto. Você precisa aplicar os materiais em faces no Editor de famílias.
- Para remover a pintura, utilize a Remover ferramenta pintar.
- Você pode aplicar a pintura na face de uma coluna. No entanto, recomenda-se que se você planeja ter múltiplas instâncias da coluna pintada em seu projeto, crie a coluna no Editor de famílias e aplique a pintura ali.
- Quando estiver no Editor de famílias, você pode criar um parâmetro de família de tipo de material. Você pode então pintar aquela face da família com aquele parâmetro. Para obter mais informações sobre como criar um parâmetro, consulte Criar parâmetros.

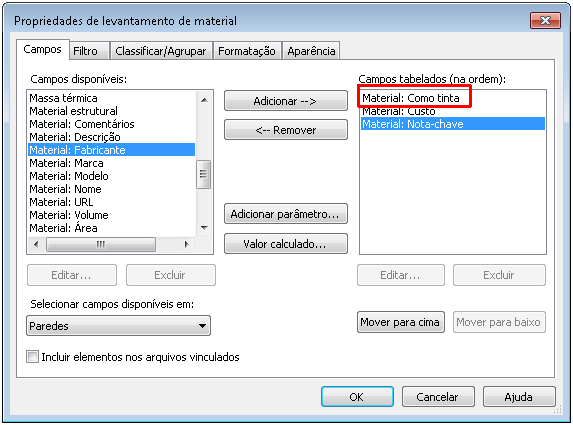

- Para a quantidade de relatórios e tabulação, os materiais que são aplicados com a ferramenta pintar são distinguíveis daqueles que são utilizados como material do corpo de elementos de objeto hospedeiro. Consulte Criando uma tabela de levantamento de materiais.
