Flanges de tubulação

Flanges de tubulação do Revit MEP são objetos individuais que são separados do segmento de tubulação. Por exemplo, um segmento de tubulação com conexões com flange de fato compreende 5 objetos: 2 segmentos de tubulação, 1 flange com cotovelo e 2 contra-flanges. Tendo flanges representados como objetos renderiza sistemas mais precisos que refletem a construção física do sistema de tubulação.

Nota: O flange selecionado no Seletor de tipos é desenhado no modelo, independentemente do tipo de acessório ao qual a tubulação se conecta. O tamanho do flange desenhado depende do tamanho da tubulação. Assegure-se de selecionar os acessórios e tipo de flange corretos em Propriedades de tipo, para que eles se ajustem corretamente.

Assegure-se de não atribuir um tipo de flange para outros tipos de tubo, como PVC ou soldados.

Flanges somente são adicionados quando uma tubulação é conectada a outro objeto. Os flanges são colocados ao conectar a equipamento existente ou quando outros acessórios são inseridos durante o layout.

Nota: É possível criar tabelas para flanges. Os flanges são classificados como Acessório de tubulação.

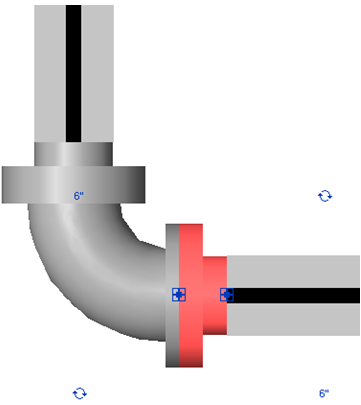

O gráfico mostrado aqui exibe um flange entre um tubo e a conexão de cotovelo.

O programa adiciona flanges ao desenhar tubulações, com base em uma seleção feita na caixa de diálogo Propriedades de tipo. Defina Parâmetros de tipo para especificar o tipo de flange padrão utilizado com o tipo de tubulação selecionado.
