Visão geral do esquema de cores

Os esquemas de cores podem ser úteis para a ilustração gráfica de categorias de espaços. Por exemplo, é possível criar um esquema de cores por nome de ambiente, área, ocupação ou departamento. Se desejar colorir ambientes em uma planta de piso por departamento, defina o valor do parâmetro Departamento para cada ambiente com o valor necessário e, em seguida, crie o esquema de cores com base nos valores do parâmetro Departamento. É possível então adicionar uma legenda de preenchimento de cor para identificar o departamento que cada cor representa.

É possível aplicar o esquemas de cores com base em qualquer valor de parâmetro para o seguinte:

Revit Architecture

Elementos do Revit Architecture

  • ambientes
  • áreas
  • Para usar os esquemas de cores, é preciso ter ambientes ou áreas definidos no projeto.

Revit MEP

Elementos do Revit MEP

  • ambientes
  • áreas
  • espaços e zonas
  • tubulações ou dutos
  • Para usar os esquemas de cores é preciso ter ambientes, área, espaços, zonas, tubulações ou dutos definidos no projeto.

É possível especificar os valores do parâmetro na opção Paleta Propriedades.

Exemplos

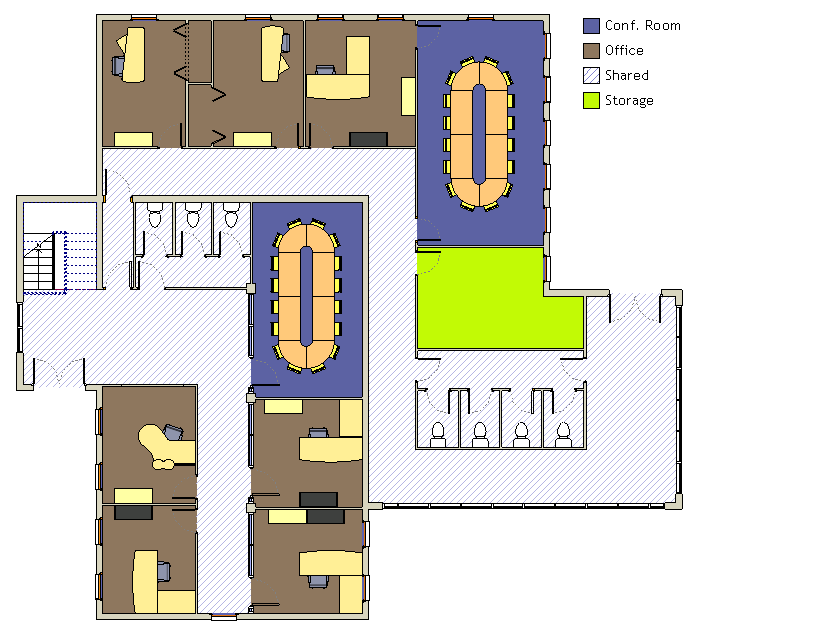

A imagem a seguir mostra uma vista de planta com um esquema de cores que usa um valor específico definido para cada ambiente (por exemplo, Escritório e Armazenagem como valores do parâmetro Departamento do ambiente).

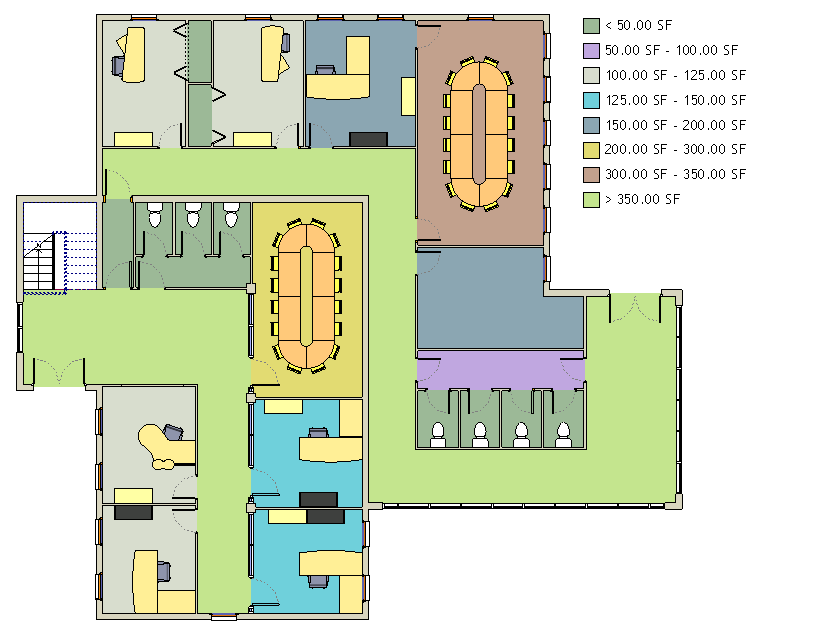

A próxima imagem mostra uma vista da planta com um esquema de cores aplicado por uma faixa de valores (neste exemplo, pés quadrados).
