Criar legendas para listar os componentes de construção e anotações utilizados em um projeto.
Algumas legendas típicas, incluem

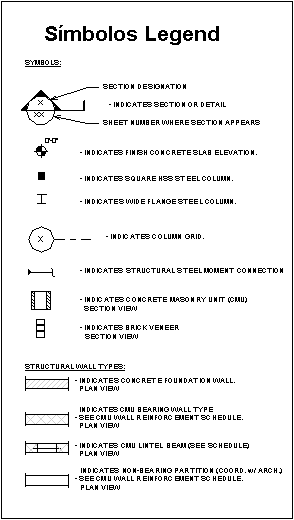

- Legenda de anotação. Exibe anotações de folha como cabeçalhos de corte, marcadores de níveis, marcadores de elevação de ponto, símbolos de elevação, símbolo de nota-chave, identificador de revisão, identificadores de elementos e outros símbolos que não representam objetos do modelo. Cada símbolo tem um pedaço de texto descritivo associado. Todos os símbolos são mostrados no tamanho de impressão.
- Legenda de símbolo do modelo. Exibe representações simbólicas de objetos do modelo com algum texto descritivo.
Elementos típicos são luminárias elétricas, material hidráulico, equipamento mecânico e objetos do terreno.
- Legenda de estilos de linha. Exibe uma linha em um estilo de linha selecionado e texto identificando o que o estilo de linha representa nos desenhos.
Dentre estas utilizações estão linhas de classificação de incêndio, linhas de divisa, linhas de recuo, fio elétrico, hidráulica, serviços e linhas centrais.
- Legenda de material. Exibe uma amostra de um corte ou padrão de superfície e um texto que identifica o material associado a esse padrão.
- Fase. Mostra um corte de uma parede desenhado com uma sobreposição gráfica selecionada e um texto de identificação.
As legendas podem ser adicionadas a múltiplas folhas. Quaisquer elementos que podem ser colocados em vistas de desenho, como linhas de detalhe, texto, cotas e regiões preenchidas, podem ser colocados em uma legenda.
Vistas de legenda são únicas para cada projeto, e portanto não podem ser transferidas de um projeto para outro.
Nota: Um componente que é colocado em uma legenda não é considerado uma instância adicional do componente no modelo de construção e, portanto, não é adicionado ao número de instâncias do componente listado em uma tabela ou bloco de notas.
Visibilidade de elementos em legendas
É possível modificar vistas de legendas desativando a visibilidade de subcategorias na vista. Consulte Exibição de visibilidade e gráficos em vistas de projeto.
Por exemplo, é possível colocar diversos componentes de legenda de porta e, em seguida, desativar todas as subcategorias de portas (exceto para Moldura/Montante) para produzir uma Legenda de moldura de porta.
