Pode-se usar a ferramenta Adicionar linhas de divisão para adicionar arestas lineares e dividir a face existente de um piso estrutural em sub-regiões menores.
- Selecione o piso a ser modificado.
- Clique em Modificar | guia Pisos
painel Edição de forma
Adicionar linha de divisão.

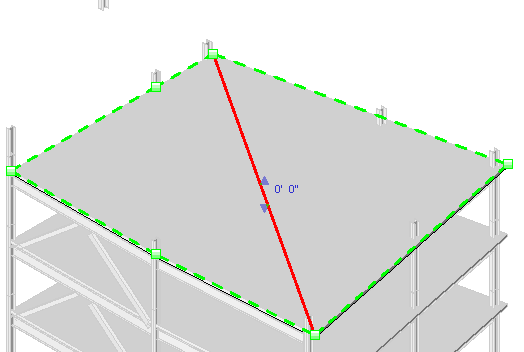

- Selecione um vértice, uma aresta, uma face ou um ponto em qualquer lugar no piso estrutural para iniciar a linha de divisão.
Nota: Os pontos iniciais e finais podem ser adicionados em qualquer lugar na face do piso. Se o cursor do mouse estiver sobre um vértice ou uma aresta, o editor irá efetuar snap em vértices e arestas 3D e apresenta controles de snap padrão com cotas temporárias que efetuam snap ao longo das arestas. Se não houver snap em um vértice ou em uma aresta, ao ser selecionada a linha final, esta será projetada no ponto mais próximo na superfície. Nenhuma cota temporária será criada na face.

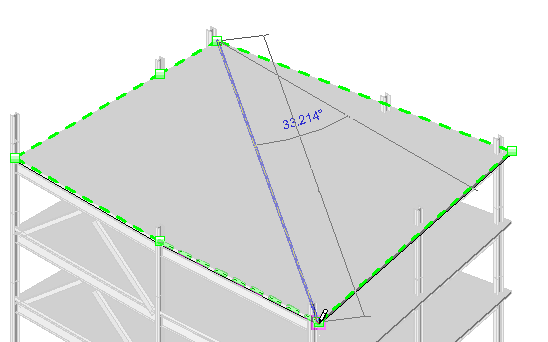

- Selecione outro vértice, aresta, face ou ponto em qualquer lugar no piso para terminar a linha de divisão.
Uma nova aresta pode ser adicionada à face do piso.
