Croqui da armadura do caminho

1. Clique na guia Estruturapainel Armadura Caminho.
   Nota: A ferramenta também está disponível na guia contextual de seleção para elementos que sejam hospedeiros válidos da armadura.
2. Faça o croqui do caminho para a armadura em um hospedeiro de concreto, certificando-se de não formar um ciclo fechado.
3. Pressione Esc.
4. Se necessário, clique em na Barra de opções e clique em Controle de inversão, de maneira que o vergalhão se estenda para o lado oposto do caminho.
5. Clique em Modificar | guia Criar caminho de armadurapainel Modo Finalizar modo de edição.

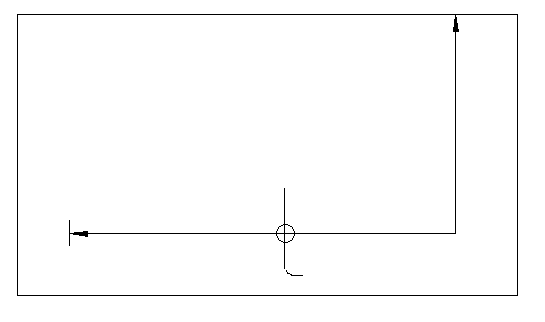

   Nota: O limite da armadura do caminho está ativado por padrão. Desative ao clicar na guia Vistapainel gráficosGráficos de visibilidade e desmarque o parâmetro Visibilidade de limite em Armadura do caminho estrutural.

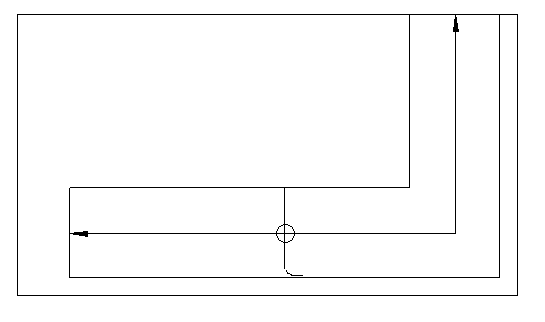

   O Revit insere um símbolo de Armadura do caminho e um identificador de Armadura do caminho no croqui completado no centro do segmento mais longo do caminho. Consulte Identificando a armadura do caminho.

   Nota: Ao inserir uma armadura do caminho, os elementos do vergalhão não estão visíveis. Se desejar exibi-los, poderá definir a visibilidade dos elementos de vergalhão na seção Gráficos da Armadura do caminho paleta Propriedades. A configuração de visibilidade somente está disponível ao hospedar o vergalhão em uma armadura do caminho. Para obter mais informações, consulte Modificando as configurações da armadura.
