Controlando a representação simbólica da escada

Controle a exibição do modelo de escada e dos objetos de anotação por projeto ou por vista.

Diversos modelos de subcategorias, como marcas de corte, linhas de espelho de degrau e suportes, bem como várias subcategorias de anotação, como caminhos da escada e identificadores de lances de degrau de escada, fornecem um controle mais preciso sobre a representação visual da escada.

Em um projeto, você pode especificar a espessura da linha, cor da linha, padrão da linha e material para as categorias e subcategorias da escada. Para acessar os estilos de objeto, clique na guia Gerenciarpainel Configurações (Estilos de objeto). Consulte Modificando estilos de objeto.
Por vista, você pode especificar a espessura da linha, cor da linha e padrão da linha para as categorias e subcategorias da escada. Para acessar Visibilidade e Gráficos, clique na guia Vistapainel Gráficos (Visibilidade/Gráficos) ou use as teclas de atalho VG. Consulte Exibição de visibilidade e gráficos em vistas de projeto.
Você também pode usar os modelos de vista para controlar a escala da vista, nível de detalhe e as configurações de visibilidade de uma vista individual ou tipo de vista. Consulte Visão geral dos modelos de vistas.

Exemplos de representação de escada em uma vista de planta

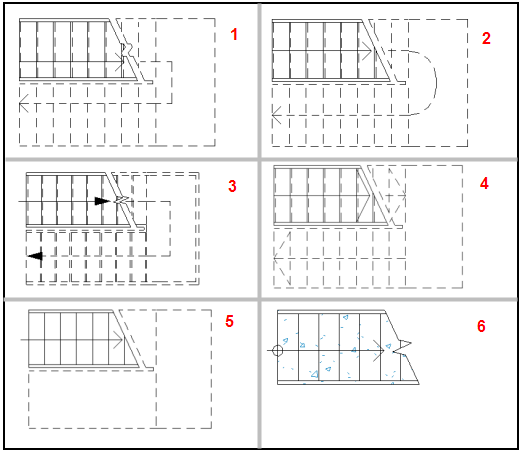

A imagem a seguir mostra algumas das opções de representação visual em uma vista de planta (para fins de ilustração, a anotação de texto "Acima" foi removida das imagens). Consulte a tabela a seguir para obter descrições das opções de representação visual numeradas como ilustrado abaixo.

Imagem nº	Propriedades de tipo de marca de corte	Propriedades de tipo do caminho da escada	Visibilidade de subcategoria de escada
1	Linha de corte: Linha dupla Símbolo da marca de corte: Curva	Forma da linha no canto do patamar: Reta Anotação do caminho da escada manualmente movido para mais perto do limite do lance de degrau	<Acima> Suporta a subcategoria do modelo: não visível
2	Linha de corte: Linha dupla Símbolo da marca de corte: Nenhum	Forma da linha no canto do patamar: Curvada	<Superior > Suporta subcategoria de modelo: não visível
3	Linha de corte: Linha dupla Símbolo da marca de corte: Ziguezague	Tipo de ponta de seta: Seta preenchida 30 graus Forma da linha no canto do patamar: Reta	<Acima> Suporta a subcategoria de modelo: visível
4	Linha de corte: Linha dupla Símbolo da marca de corte: Nenhum	Tipo de ponta de seta: Abrir Seta de degrau completo: Selecionada Desenhar para cada lance de degrau: Selecionado	<Superior > Suporta subcategoria de modelo: não visível
5	Linha de corte: Linha dupla Símbolo da marca de corte: Nenhum	Tipo de ponta de seta: Abrir Extensão inicial: valor especificado	<Acima> Suporta,<Acima> Linhas do bocel, e <Acima> Linhas do espelho do degrau de subcategorias do modelo: não visível <Acima> Subcategoria de anotação de Seta Acima: não visível
6	Linha de corte: Linha dupla Símbolo da marca de corte: Ziguezague	Tipo de ponta de seta: Abrir Tipo de símbolo inicial: Ponto aberto Extensão inicial: valor especificado Distância para a marca de corte: valor modificado	Todas <Acima> subcategorias do modelo: não visível Categoria do modelo de escada: Padrão de Projeção/Superfície e substituição de cor especificada
