Há dois parâmetros que você pode definir para o símbolo: o Número do desenho e o Número da folha. Você pode defini-los ao colocar o texto de identificador. O Número do desenho é o número da vista em uma folha. O Número da folha é o número da folha de desenho. Se você adiciona estes parâmetros em um símbolo, eles são automaticamente preenchidos ao adicionar a vista de corte em um projeto.
O procedimento a seguir é um procedimento geral para criar uma família de cabeçalho de corte. As etapas podem variar dependendo de sua intenção de desenho.
- Clique em
NovoSímbolo de anotação. - Na caixa de diálogo Abrir, selecione o Section Head.rft na pasta Modelos, e clique em Abrir.

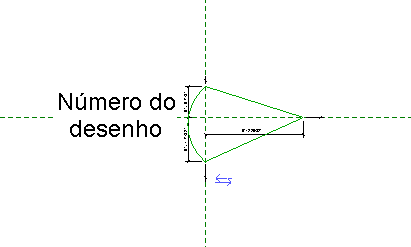

- O modelo de cabeçalho de corte inclui um cabeçalho predefinido. É possível usar este cabeçalho ou clicar na guia Criarpainel Detalhe
(Linha) para criar um diferente. - Se desejar, adicione texto ao símbolo clicando no painel Texto
(Texto). - Se desejado, clique em
(Legenda) para adicionar texto ao símbolo para o Número do detalhe ou Número da folha. Para incluir o nome da vista no cabeçalho de corte, escolha o parâmetro Nome da vista. - Na barra de ferramentas Acesso rápido, clique em
(Salvar). O Revit salva o arquivo com a extensão RFA.
