Elevações

Uma elevação é uma forma que mescla 2 perfis localizados em planos de trabalho separados.

Nota: Perfis podem ser abertos ou fechados ao se criar geometria elevada.

Para criar um sólido elevado

  1. Desenhe um perfil fechado no plano de referência.
  2. Clique em um plano de referência ou um nível para selecionar um plano de referência diferente.
  3. Desenhe um novo perfil fechado.
  4. Clique em um plano de referência ou um nível, para selecionar um plano de referência diferente.
  5. Desenhe um perfil fechado no terceiro plano de referência.

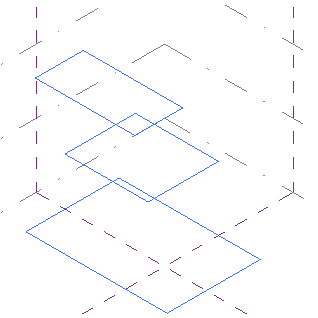

  6. Selecione todos os 3 perfis.

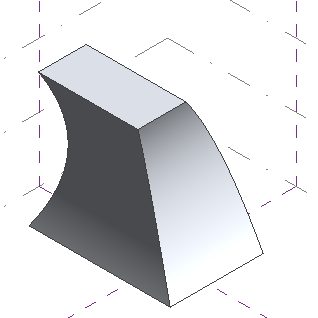

  7. Clique em Modificar | guia Linhaspainel Forma Criar forma. Consulte Acessando a ferramenta Criar forma.
