Opções de projeto e uniões de paredes

A limpeza de uniões entre paredes no modelo principal funciona da mesma forma quando todas as paredes estão no modelo principal. Para evitar uniões incorretas de paredes entre o modelo principal e as opções secundárias, mova a parede no modelo principal para o conjunto de opções de projeto. Consulte Mover elementos do modelo principal para uma opção de projeto.

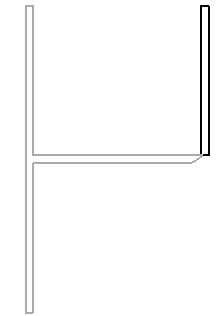

Paredes no modelo principal

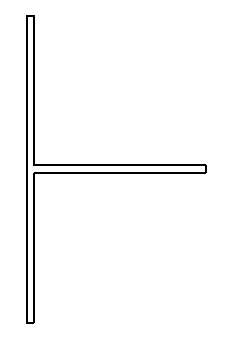

Uma parede adicionada na opção principal; a união é corretamente limpa

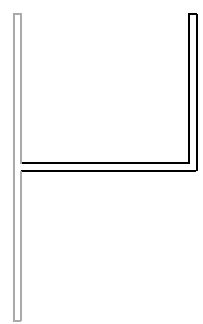

Uma parede em uma opção secundária unida ao modelo principal

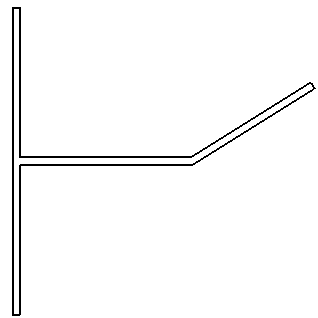

Para evitar o problema com uniões de paredes em uma opção secundária, adicione a parede horizontal para aquela opção. A união da parede é limpa apropriadamente, como mostrado. Consulte Trabalhar com uniões de paredes.
