- Abra uma vista da planta do terreno.
- Clique na guia Massa e Terreno
painel Terreno do modelo
(Plataforma de construção).
- Use as ferramentas de desenho para criar um croqui da plataforma de construção como um contorno fechado.
- Na paleta Propriedades, defina o Deslocamento da altura a partir do nível e outras propriedades da plataforma de construção, como necessário.
Dica: Para visualizar a plataforma de construção em uma vista da planta de piso, defina o deslocamento da plataforma de construção com um valor maior que Nível um ou ajuste a faixa da vista.
Exemplos

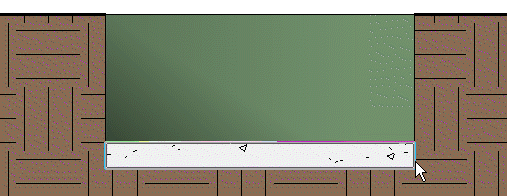

A imagem a seguir mostra uma vista de corte de uma plataforma de construção deslocada da superfície.

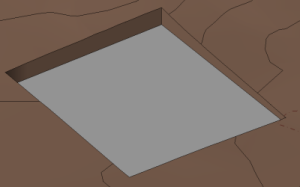

A imagem a seguir mostra uma vista 3D de uma plataforma de construção em uma superfície nivelada.

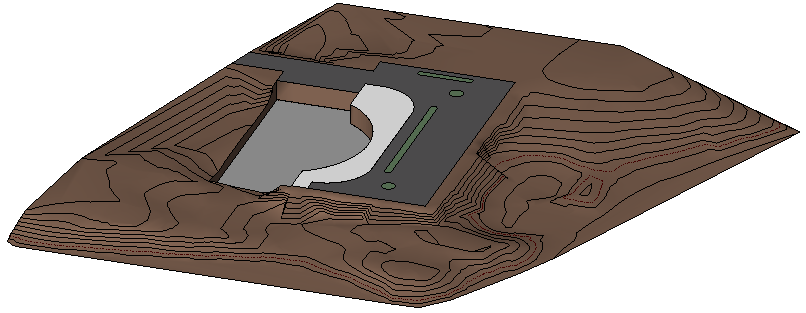

A imagem a seguir mostra uma vista 3D de uma plataforma de construção inclinada em uma superfície topográfica.
