Desenhando uma elipse parcial

1. Selecione uma ferramenta que permita uma elipse.

   Clique na guia Anotaçãopainel Detalhe (Linha de detalhe).

2. Clique na guia Colocar linhas (ou na guia Colocar <Elemento> ou na guia Criar <Elemento>)painel Desenhar (Elipse parcial) ou (Selecionar linhas).
   Nota: Se Escolher linhas for selecionado, será possível selecionar a aresta ou a face de outra elipse.
3. Se você escolher Selecionar linhas, na barra de opções, opcionalmente, especifique um valor para Deslocamento.
   Nota: O deslocamento para uma elipse somente está disponível ao selecionar Escolher linhas.
4. Clique na área de desenho.

   O snap está ativado para a elipse parcial, e uma visualização da elipse é exibida.

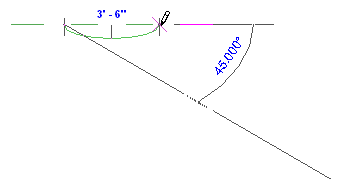

5. Mova o cursor para fora do primeiro ponto para definir a direção e a extensão do eixo principal.

6. Clique quando o valor desejado for exibido, ou digite um valor e pressione Enter.
7. Mova o cursor para obter a forma de elipse parcial desejada e clique, ou digite, um valor e pressione Enter.
