Embora o modelo analítico será verificado automaticamente antes de a análise ser executada, é recomendado executar manualmente as verificações de suporte e consistência do membro antes de enviar o modelo para o Structural Analysis for Autodesk® Revit® (consulte Verificar o modelo analítico).
A análise é executada para o modelo analítico carregado no Cloud. É possível analisar um todo um modelo analítico ou uma parte do mesmo. Observe que para uma peça de uma estrutura, suportes são automaticamente criados em lugares onde o modelo é eliminado do projeto. Para um determinado projeto (arquivo *.rvt) é possível definir diversos modelos e enviá-los para a análise. Para cada modelo é possível executar diversas análises. Os resultados são calculados para cada análise.
Utilize este procedimento para executar a análise de um modelo analítico utilizando o Structural Analysis for Autodesk Revit:
- Abra um projeto do Revit que inclua um modelo analítico.
- Clique na guia Analisar
painel Análise estrutural
Analisar no Cloud. Nota: Para usar o Structural Analysis for Autodesk Revit, é preciso efetuar o login em sua conta da Autodesk ou criar uma nova conta clicando em "Precisa de uma ID da Autodesk" . - Na caixa de diálogo Analisar no Cloud, especifique os valores desejados para o Modelo, Nome da análise e Nome do relatório. Nota: Cada análise para um determinado modelo deve ter um nome diferente.
- Para o Modelo de relatório, selecione:
- Status somente, para obter informações resumidas sobre se a análise foi concluída ou teve falhas.
- Relatório simples, para visualizar os resultados da análise, incluindo mapas e diagramas.
- Para o perfil da análise, selecione:
- Rascunho. O tamanho máximo esperado de um elemento de malha é de 2 m (7 pés).
- Normal. O tamanho máximo esperado de um elemento de malha é de 0,8 m (3 pés).
- Alta resolução. O tamanho máximo esperado de um elemento de malha é de 0,4 m (1,5 pés).
Esta configuração somente afeta os modelos que incluem paredes analíticas, pisos e lajes de fundação. Consulte: Suposições da análise.
- Na opções de peso próprio, especifique se deseja gerar ou não um peso próprio em um caso de carga existente.
Selecione Adicionar em um caso de carga existentee, a seguir, selecione o caso de carga em que o peso próprio será gerado. Selecione Ignorar se você não deseja gerar um peso próprio no caso de carga.
Nota: Se não há cargas definidas, a opção Ignorar está desativada e o peso próprio é gerado no caso de carga existente. - Clique em Iniciar a análise.

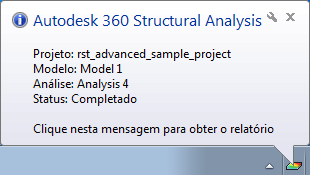

- Quando a mensagem em balão indica que a análise foi concluída, clique na mensagem para visualizar o relatório da análise. Se você deseja visualizar o relatório em outro momento, clique em
(Structural Analysis for Revit) na barra de tarefas do sistema e, a seguir, clique em Completado.
