Rotacionando um identificador

Use o procedimento a seguir a fim de rotacionar um identificador para um ambiente ou área.

Revit MEP

Use o procedimento a seguir a fim de rotacionar um identificador para um espaço, um ambiente ou uma área.

  1. Selecione o identificador.

    A barra de status exibe a categoria e tipo de família para o identificador.

  2. Na opção Paleta Propriedades, em Orientação, selecione Modelo.
  3. Para alterar a orientação do identificador, use um dos seguintes métodos:
    • Para rotacionar o identificador, clique em Modificar | guia <Elemento> Identificadorespainel Modificar (Rotacionar). Para obter mais informações, consulte Rotacionando elementos.
    • Para alinhar o identificador com paredes ou linhas de divisa no modelo de construção, pressione a Barra de espaço uma ou mais vezes até que o identificador seja alinhado com o elemento desejado.

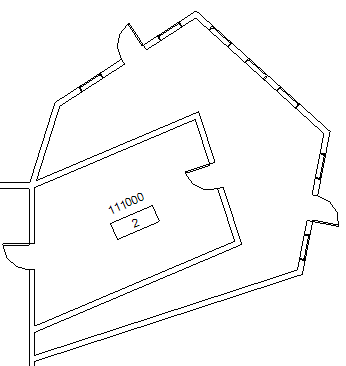

      Um identificador alinhado com uma parede em ângulo
